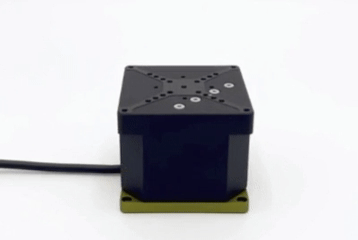

      我們提供的 45 系列垂直升降臺可在厘米級范圍內以納米級精度移動，承載重量可達 1 kg，靜止時可自鎖。此款升降平臺配備了集成定位傳感器，旨在提供快速簡便設置所需的精度、負載能力和易用性。


      45 系列垂直升降臺的特點為平整、占用空間小，僅為 45 × 45 mm，垂直方向的行程為 10 mm，可提供 5 N 或 10 N 的上升力。


      模塊化系統中的所有產品均互相兼容且可輕松組合成多軸系統，提供平穩的連續運動、快速的步進和穩定時間以及靜止時自鎖功能。












      產品選型






											型號
                                            圖片

      行程 (Z) mm


      分辨率 nm


      較小可移動增量  nm


      雙向重復性 nm (typ. @  ± 5 mm travel)


      偏擺 Pitch


      偏擺 Yaw


      推力/拉力 N


      真空兼容性

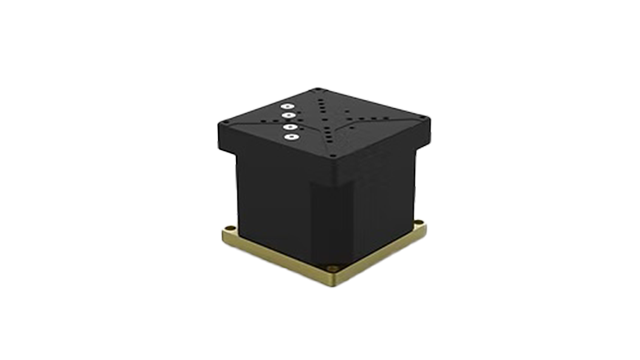

											ELEV-5N


      10


      2


      2


      ± 100


      ± 150


      ± 150


      5  (min.)


      -

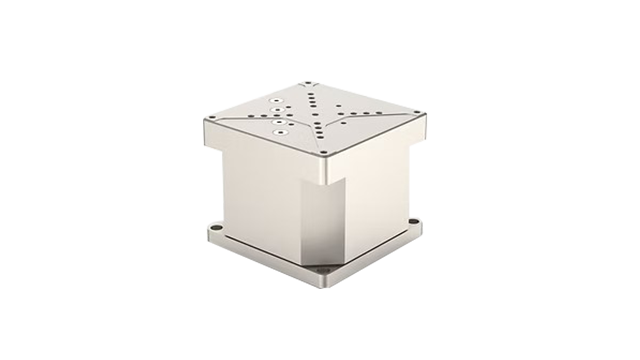

											ELEVHV-5N


      10


      2


      2


      ± 100


      ± 150


      ± 150


      5  (min.)


      10-6 mbar





											ELEV-10N


      10


      2


      2


      ± 100


      ± 150


      ± 150


      10  (min.)


      -

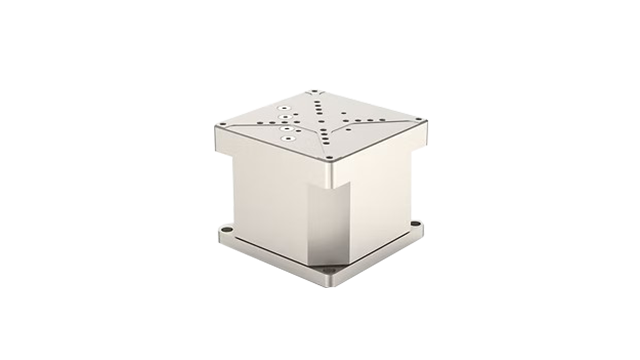

											ELEVHV-10N


      10


      2


      2


      ± 100


      ± 150


      ± 150


      10  (min.)


      10-6 mbar

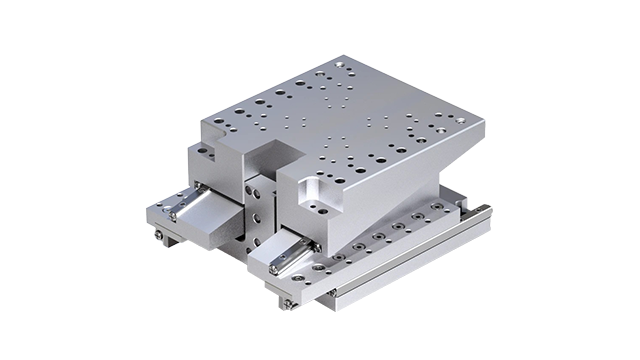

											XVP


      10


      1250
312
78
5


      1250
312
80
50


      2500
700
160
100


      140


      60


      30


      10-6 mbar
10-9 mbar
