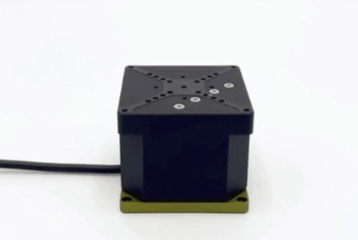

                        ELEVHV-5N














      •



        •

      •



        •















      •



        •

      •



        •











      ELEVHV-5N


      真空納米分辨率垂直運動平臺




      行程（Z）：10 mm


      分辨率：2 nm


      較小可移動增量：2 nm


      雙向重復性：± 100 nm （典型值@ 全行程）


      推力/拉力：5 N （至少）


      鎖止力（電源關閉時）：6 N（?。?/span>





















      產品描述


      產品參數


      資料下載










      產品描述




      我們提供的 45 系列壓電 Z 軸平臺有標準版和高真空版兩種。均采用平頂設計，占用空間僅為 45 × 45 毫米，垂直方向的行程為 10 毫米，并提供 5 N 的推力。


      微型真空壓電 Z 軸平臺為低至 10-4 Pa 的高真空環境而設計。每個平臺都配有真空端電纜（PTFE 涂層電線，編織金屬套管），末端為 DB9 母頭。 每個平臺還配有空氣端 DB9 母頭轉 ix-Industrial 接口的線纜。將真空端和空氣端線纜連接到 DB9 饋通接口，將空氣端的 ix-Industrial 連接器連接到控制器，即可開始使用！


      模塊化系統中的所有產品均互相兼容且可輕松組合成多軸系統，提供平穩的連續運動、快速的步進和整定時間以及靜止時自鎖功能。








      特性




      ● 行程（Z）：10 mm


      ● 分辨率：2 nm


      ● 較小可移動增量：2 nm


      ● 雙向重復性：± 100 nm （典型值@ 全行程）


      ● 推力/拉力：5 N （至少）


      ● 鎖止力（電源關閉時）：6 N（?。?/span>






      產品參數










 型號
ELEVHV-5N




 定位





  行程（Z）
 10 mm




  定位傳感器
 光柵編碼器




  分辨率
 2 nm




  較小運動增量
 2 nm




  雙向重復定位精度
 ± 100 nm（典型值 @ 全行程）




  直線度和平面度
 ± 2 µm（典型值）




  偏擺 Pitch
 ± 150 µrad（典型值）




  偏擺 Yaw
 ± 150 µrad（典型值）




 運動性能





  較大推力/拉力
 5 N（至少）




  鎖止力（電源關閉時）
 6 N（較小）




  較大速度（空載時）
 8 mm/s




  較大速度（大作用力時）
 5 mm/s（較?。?




 驅動類型





  電機驅動
 壓電驅動




 機械性能





  較大負載
 0.5 kg




  鉸鏈模式
 交叉滾柱軸承




  尺寸
 45 × 45 × 38 mm




  重量（不包含電纜&連接器）
 160 g（± 10 %）




 其他





  真空端電纜
0.5 m 電纜 （± 5%）帶 f. DB9 連接器





 空氣端電纜
2 m 電纜 （± 5%）帶 f. DB9 和 ix Industrial 連接器




  材質
 鋁























































































































      產品參數








                                        參數/型號

                                                                                    行程 (Z) mm
                                                                                    分辨率 nm
                                                                                    較小可移動增量  nm
                                                                                    雙向重復性 nm (typ. @  ± 5 mm travel)
                                                                                    偏擺 Pitch
                                                                                    偏擺 Yaw
                                                                                    推力/拉力 N
                                                                                    真空兼容性






                                            ELEVHV-5N

      10


      2


      2


      ± 100


      ± 150


      ± 150


      5  (min.)


      10-6 mbar



















      資料下載





      3D模型文件



                                            STEP Elevation



                                                219.78KB





                                                2025-10-14





                                            下載
