XVP
超聲壓電線性平臺
行程：50 mm
重量（平臺）：572 g
負載：＜1.5 kg，鎖止力：30 N
驅動力：30 N，導線長度：1.5 m
平臺材料：陽極氧化鋁
接頭：15 針 D-sub 接頭或者定制 LEMO 接頭
產品描述
產品參數
資料下載
相關附件
產品描述
高負載Z軸平臺

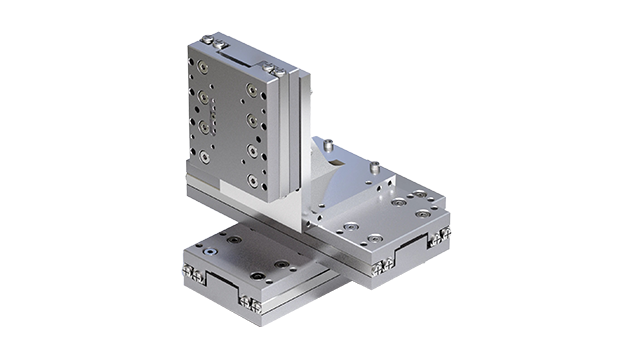

XVP Z 軸平臺內部有兩個超聲壓電電機，這可以確保電機本身能夠提供足夠大的推力而不需要彈簧來抵消重力，在這個基礎上，同時確保納米量級的分辨率，并完成快速定位。 平臺可以抬升 1.5 kg 的負載，并可以和其他平臺組成 XYZ 或者 XYZR 系統。為了避免誤解，平臺沒有 XY 方向的移動，只是為了完成Z軸方向的移動，水平方向的運動通過一個斜楔轉化到Z軸方向。 平臺斷電自鎖，因此散熱量大大減少，內部集成編碼器，分辨率為 1 nm。
特性

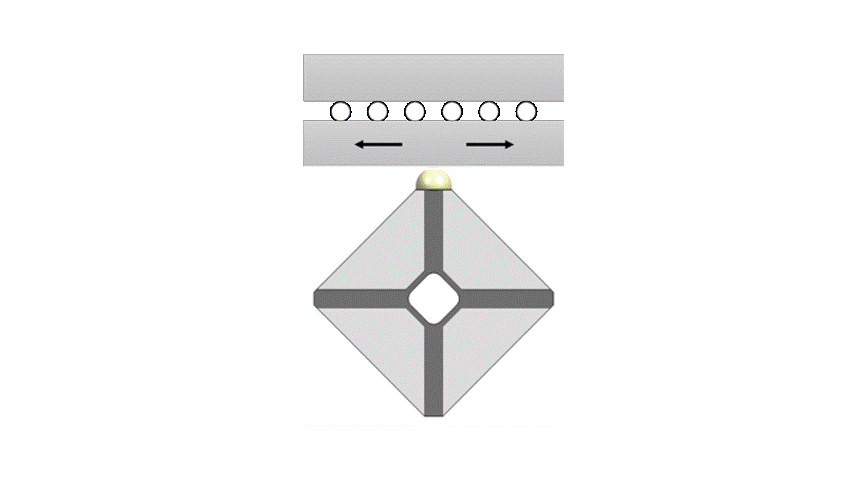

● 驅動原理：Crossfixx 超聲壓電技術
● 軸承：高精度交叉滾珠軸承
● 壽命：運行距離大于 1000 km
機械特性
● 行程：50 mm
● 重量（平臺）：572 g
● 負載：＜1.5 kg
● 鎖止力：30 N
● 驅動力：30 N
● 平臺材料：陽極氧化鋁
● 導線長度：1.5 m
● 接頭：15 針 D-sub 接頭或者定制 LEMO 接頭
運動性能（閉環）
● 編碼器類型：請選擇編碼器分辨率
● 編碼器分辨率：1 nm
● 位置分辨率：25 nm
● 雙向重復精度：± 50 nm
● 較大速度：200 mm/s
● 較小速度：2 — 5 µm/s
● 速度穩定性：± 1%
運動誤差
● 直線度/平面度誤差：± 5 — 10 µm 取決于平臺長度
選配
● 真空（10 -6 mbar）：-HV
● 短殼版有較大的行程：-SC
環境兼容性
● 溫度范圍：-30°C — +70°C
● 濕度范圍：20 % — 90 % 相對濕度
● 功耗（電機）：＜10 W
控制器/軟件
● 兼容 Xeryon 控制
● 簡單易用 Windows 軟件或者 LavView 驅動
● C++ 以及 Python libraries 提供
產品參數
| 參數/型號 | 行程 (Z) mm | 分辨率 nm | 較小可移動增量 nm | 雙向重復性 nm (typ. @ ± 5 mm travel) | 偏擺 Pitch | 偏擺 Yaw | 推力/拉力 N | 真空兼容性 |
| XVP-80 | 10 |
1250 312 78 5 |
1250 312 80 50 |
2500 700 160 100 |
140 |
60 |
30 |
10-6 mbar 10-9 mbar |
