                        ELEV-10N














      •



        •

      •



        •















      •



        •

      •



        •











      ELEV-10N


      納米分辨率垂直運動平臺




      行程（Z）：10 mm


      分辨率：2 nm


      較小可移動增量：2 nm


      雙向重復性：± 100 nm (typ. @ ± 5mm travel)


      推力/拉力：10 N (小)


      鎖止力（電源關閉時）：11 N (小)





















      產品描述


      產品參數


      資料下載










      產品描述

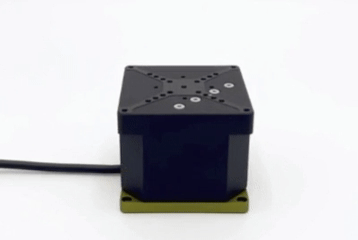

      我們提供的 45 系列垂直升降臺特點為平整、占用空間僅為 45 × 45 毫米，垂直方向的行程為 10 毫米，可提供 10 N 的上升力。


      模塊化系統中的所有產品均互相兼容且可輕松組合成多軸系統，提供平穩的連續運動、快速的步進和穩定時間以及靜止時自鎖功能。


      此款微型壓電 Z 軸平臺可垂直升降高達 1 公斤的重量，運動平穩連續，并支持靜止時自鎖。


      平臺可通過 GO 控制器來輕松控制，GO Motion Windows App. C++ DLLs 可進行編程。




      產品特性


      ● 行程（Z）：10 mm


      ● 分辨率：2 nm


      ● 較小可移動增量：2 nm


      ● 雙向重復性：± 100 nm (typ. @ ± 5mm travel)


      ● 推力/拉力：10 N (小)


      ● 鎖止力（電源關閉時）：11 N (小)


      產品參數











 型號
 ELEV-10N




 定位





 行程（Z）
10 mm




 定位傳感器
光學編碼器




 分辨率
2 nm




 較小可移動增量
2 nm




 雙向重復性
± 100 nm（典型值 @ ± 5 mm 行程）




 直線度和平面度
± 2 µm (典型值)




 偏擺 Yaw
± 150 µrad (典型值)




 運動性能





 推力/拉力
10 N (至少)




 鎖止力（電源關閉時）
11 N (小)




 速度（空載時）
8 mm/s




 速度（大作用力時）
1 mm/s (小)




 驅動類型




 電機驅動
壓電驅動




 機械性能
　




 負載
1 kg




 鉸鏈模式
交叉滾軸

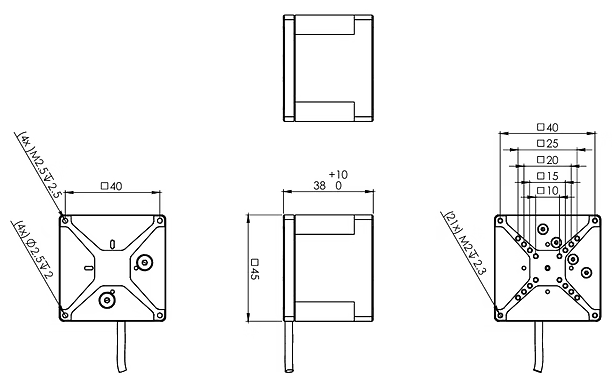

 尺寸
45 × 45 × 38 mm




 重量（不包含電纜&連接器）
160 g (± 10%)




 其他





 線纜
2 m 線纜（± 5 %）ix Industrial 連接器




 材質
鋁






























      產品參數








                                        參數/型號

                                                                                    行程 (Z) mm
                                                                                    分辨率 nm
                                                                                    較小可移動增量  nm
                                                                                    雙向重復性 nm (typ. @  ± 5 mm travel)
                                                                                    偏擺 Pitch
                                                                                    偏擺 Yaw
                                                                                    推力/拉力 N
                                                                                    真空兼容性






                                            ELEV-10N

      10


      2


      2


      ± 100


      ± 150


      ± 150


      10  (min.)


      -



















      資料下載




      產品資料








      3D模型文件



                                            STEP Elevation



                                                219.78KB





                                                2025-10-14





                                            下載
