XUMU-5
超聲壓電電機
尺寸：32.8 × 30.0 × 9.1 mm
重量：28 g，推力：5 N，鎖止力：5 N，牽引力：5 N
速度：100 μm/s 到1000 mm/s
壽命：＞1000 km 或者2000萬運行周期
產品描述
產品參數
資料下載
相關附件
產品描述
內置控制器的超聲壓電電機

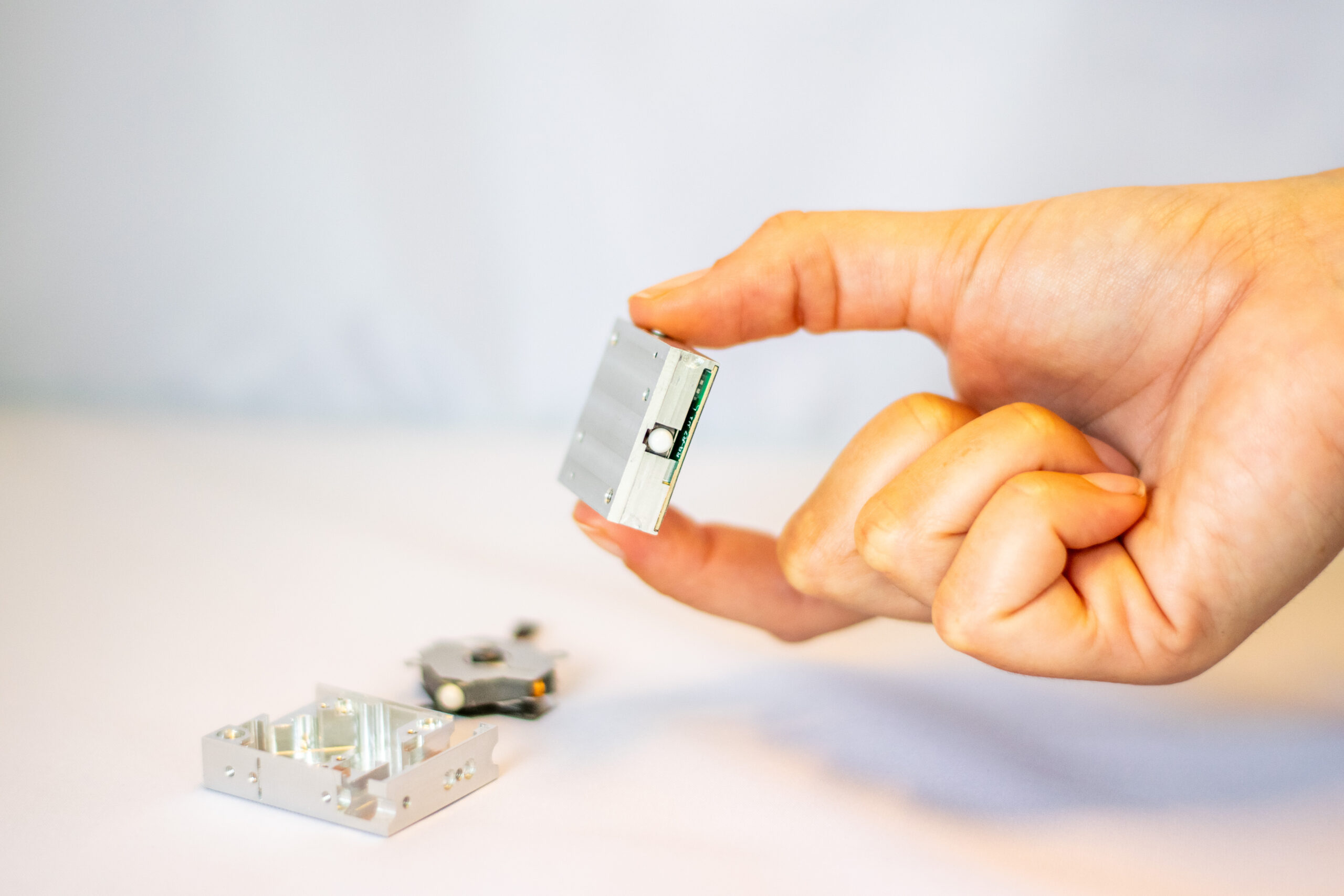

XUMU?是一款超聲壓電電機，內置了控制器，可以整合在很小的空間內，非常易于整合。將附帶的陶瓷條固定在需要移動的物體上，在各種應用中提供簡單靈活的集成方案。
適合微自動化，樣品定位以及OME運動方案。
XUMU超聲壓電電機如何工作呢？
XUMU超聲電機可以通過兩顆螺絲固定在卡槽中，將陶瓷條固定在需要移動的部件上，將電機的陶瓷觸點壓在陶瓷套上，通過簡單調試就可以完成電機的安裝。既可以通過模擬信號，也可以通過PWM信號來控制電機。
優點
● 速度可達1000 mm/s
● 基于緊湊設計的簡單整合
● 模擬信號控制
快速，緊密以及耐用的超聲壓電電機
XUMU電機是基于Crossfixx技術制造，悄無聲息地完成快速定位，5 N的驅動力也出于業內前列位置。在推力，速度，可集成性上都有明顯的優勢。壽命超過1000 km或是2000萬運行周期，XUMU是一款理想的OEM產品，在設計之初也可以提供測試電路。
機械性能
● 尺寸：32.8?×?30.0?×?9.1 mm
● 重量：28 g
● 速度：100?μm/s?到1000 mm/s
● 行程：10 — 300 mm
● 推力：5 N
● 壽命：＞1000 km 或者2000萬運行周期
● 鎖止力：5 N
● 牽引力：5 N
陶瓷條
● 尺寸：2.0?×?5.0?×?20?至?300 mm
控制器
● 內置控制器
● 同樣適配Xeryon的其他控制器
特性
● Flex電纜出口
● 不同的促動器長度
控制器
● 您可以在SPD管腳輸入模擬信號控制速度，模擬輸入電壓0 V — 3.3 V對應的速度為從靜止到高速度。
Crossfixx壓電電機
● 壓電電機并非一定速度慢、噪音大且價格昂貴?；?span lang="EN-US">Crossfixx技術的超聲壓電電機是我們所有運動產品的核心。
● 它標志著運動控制領域的一項突破，因?yàn)樗婢邏弘娂夹g(shù)的所有優勢，卻沒有通常與之相關的缺點。緊湊的?Crossfixx電機將速度、精度、行程范圍和動力與耐用、靜音運行相結合，是目前市面上多種微型電機的優質替代品。

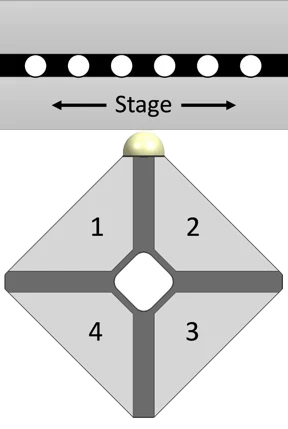

基于Crossfixx技術的電機基于兩種共振頻率一致的共振模式
● 第一種模式使壓電陶瓷產生均勻的徑向膨脹，其中接觸點垂直于載物臺振動。
● 第二種模式的特點是平面內彎曲，接觸點平行于載物臺振動。

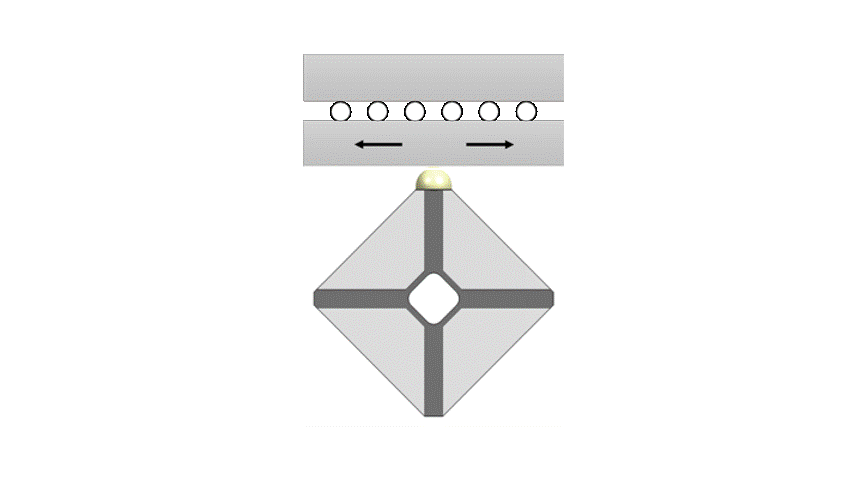

● 通過結合這兩種模式，電機的尖端將沿橢圓軌跡運動。振動尖端的位移很小，亞微米量級，但由于這種橢圓運動以?166?千赫茲的頻率重復，可實現高達?1000?毫米?/?秒的速度。
● 第二種模式的特點是平面內彎曲，接觸點平行于載物臺振動。
● 通過結合這兩種模式，電機的尖端將沿橢圓軌跡運動。振動尖端的位移很小，亞微米量級，但由于這種橢圓運動以?166?千赫茲的頻率重復，可實現高達?1000?毫米?/?秒的速度。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
超聲運行的優勢
● 該電機以?166?千赫茲的頻率共振，遠高于人耳的聽覺極限。因此，電機能夠靜音運行。
● 166?千赫茲也遠高于大多數機械系統的截止頻率，所以對周?chē)鷻C(jī)械系統的機械干擾可以忽略不計。
● 共振運行還將激勵電壓降低到安全限度。運行電壓低至?20?伏是可行的，而對于要求較高的應用，電壓可提高到?48?伏。
固定方式
電機固定在中心孔處，該中心孔是兩種模式的節點。這有諸多優點：
● 電機不會通過這個固定點向周?chē)h(huán)境傳遞振動
● 固定對模式和相應共振頻率的影響較小
● 對稱固定，減少熱漂移
● 固定方式緊湊
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
?
?
?
?
?
?
產品參數
| 參數/型號 | 臺面尺寸 mm | 質量 g | 保持力 N | 驅動力 N | 運動組件材料 | 電纜類型 |
| XUMU-5 | 32.8 × 30.0 × 9.1 |
28 |
5 |
5 |
鋁（外殼） |
FPC, 14芯，0.5 mm間距 |
資料下載
產品資料
使用手冊
軟件以及二次開發
3D模型文件
相關附件
控制器
