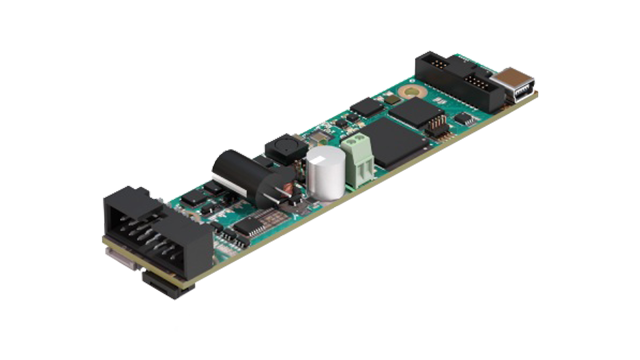

XD-OEM
控制器
兼容產品：XLA系列, XLS系列, XRT系列
控制的軸數：?jiǎn)屋S，可擴展為多軸（etherCAT接口）
供電：12 – 48 VDC
供電 (XLA-10 only)：48V VDC
工作溫度：-30°C to +70°C
尺寸：111 x 25 x 13.2 mm
產品描述
資料下載
產品描述
XD-OEM?控制器是一種高能效的解決方案，用于控制我們推桿和電動平臺，它們消耗的功率非常小。
作為參考，具有?16?個?OEM?控制器?EtherCAT?接口（見最后一張圖片）的整個主板在?48 V?待機時僅消耗?28 W。
這使得?OEM?控制器與我們的推桿和電動平臺非?；パa(bǔ)，它們也非常高的效率。我們的超聲電機消耗的能量非常少，散熱也非常少。原因之一是它們是自鎖的，這意味著它們不需要能量來保持所需的位置（當達到所需位置時，電機會關閉）。
人們普遍認為壓電技術需要高電壓操作。雖然這適用于傳統系統（如粘滑和行走壓電），但?Xeryon?的超聲波壓電電機是由低電壓信號驅動的。
作為參考，具有?16?個?OEM?控制器?EtherCAT?接口（見最后一張圖片）的整個主板在?48 V?待機時僅消耗?28 W。
這使得?OEM?控制器與我們的推桿和電動平臺非?；パa(bǔ)，它們也非常高的效率。我們的超聲電機消耗的能量非常少，散熱也非常少。原因之一是它們是自鎖的，這意味著它們不需要能量來保持所需的位置（當達到所需位置時，電機會關閉）。
人們普遍認為壓電技術需要高電壓操作。雖然這適用于傳統系統（如粘滑和行走壓電），但?Xeryon?的超聲波壓電電機是由低電壓信號驅動的。
XD-OEM?控制器可輕松實現?EtherCAT?通信，支持光柵尺的分辨率?78 nm/3 μrad。

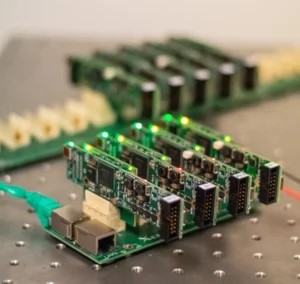

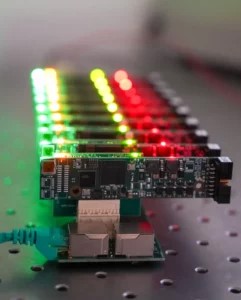

通過?EtherCAT?通信可以快速響應。我們提供?4?軸和?16?軸主板（見下圖），用于同時控制多個推桿或電動平臺。每個單獨的?OEM?控制器都通過轉接板搭載?PCB主板上。
主板本身可以菊鏈較高數量的軸。例如，如果您想使用?EtherCAT?同時控制?12?推桿，則需要?12 個 OEM控制器、12 個?EtherCAT?轉接模塊和一個?16?軸主板（或三個?4?軸主板）。Xeryon?提供此類多軸?EtherCAT 設置所需的一切設備。
備注：4 軸或 16 軸以外配置的主板也可以制造，但目前不是庫存產品。
通過?EtherCAT?通信可以快速響應。我們提供?4?軸和?16?軸主板（見下圖），用于同時控制多個推桿或電動平臺。每個單獨的?OEM?控制器都通過轉接板搭載?PCB主板上。
主板本身可以菊鏈較高數量的軸。例如，如果您想使用?EtherCAT?同時控制?12?推桿，則需要?12 個 OEM控制器、12 個?EtherCAT?轉接模塊和一個?16?軸主板（或三個?4?軸主板）。Xeryon?提供此類多軸?EtherCAT 設置所需的一切設備。
備注：4 軸或 16 軸以外配置的主板也可以制造，但目前不是庫存產品。
?
基本信息
● 兼容產品：XLA?系列, XLS?系列, XRT?系列
● 控制的軸數：?jiǎn)屋S，可擴展為多軸（etherCAT?接口）
● 供電：12?—?48 VDC
● 供電?(XLA-10 only)：48V VDC
● 工作溫度：-30°C to +70°C
● 尺寸：111 × 25 ×?13.2 mm
● 平臺接頭形式：ZIF/Molex
● 控制方式：閉環，開環，內置
● 運動輪廓：點對點梯形
● 支持編碼器分辨率：78 nm?線性, 3 μrad?旋轉
● 通訊接口：USB, UART, EtherCAT, GPIO
● 軟件支持：Windows GUI, C++, Python, TwinCAT, LABView
?
?
?
?
?
?
