NPS-TG-7A
高性能Tip Tilt偏擺臺
單軸＞7mrad 行程，亞 urad 級分辨率
殷瓦合金較大限度的減少熱形變以及熱位移
電容傳感器提供無與倫比的位置精準度
高動態范圍，高負載情況下保證1 kHz諧振頻率
封閉結構確保高穩定性和高可靠性
單步整定時間＜2 ms
內置校準數據，兼容不同控制器
產品描述
產品參數
資料下載
相關附件
產品描述
NPS-TG-7A 壓電偏擺臺可以被用在光學檢查，成像系統，激光指向等應用中，用來實現其中反射鏡的高速，高精度偏擺、掃描運動。根據應用選擇合適的反射鏡固定在偏擺臺頂部，標準行程 ＞7 mrad，分辨率 ＜1 urad，也可以定制行程較小的產品。
NPS-TG-7A 由殷瓦 36 材料制造，適合高速應用的高帶寬要求，低熱膨脹系數匹配大多數光學系統，大限度的減少任何熱形變，以及減少任何熱位移。
特性
● 單軸 ＞7mrad 行程，亞 urad 級分辨率
● 殷瓦合金較大限度的減少熱形變以及熱位移
● 電容傳感器提供無與倫比的位置精準度
● 高動態范圍，高負載情況下保證 1 kHz 諧振頻率
● 封閉結構確保高穩定性和高可靠性
● 單步整定時間 ＜2 ms
● 內置校準數據，兼容不同控制器
● 電路低噪聲，低漂移，高功率，高分辨率和高位置更新率。
應用
● 激光掃描
● 激光光束穩定
● 成像處理以及穩定
● 光學過濾器/開關
● 探針掃描顯微鏡
● 激光通信超前瞄準裝置

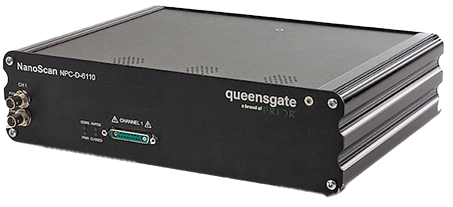

推薦控制器
● NPC-D-6000 系列
產品參數
| 參數/型號 | 方向 | 材料 | 行程 μm | 負載 kg | 線性誤差 % | 重復定位精度 nm |
| NPS-TG-7A | θ（XY） |
殷瓦36 |
7 mard |
NA. |
0.03 |
0.2 urads |
資料下載
產品資料
使用手冊
相關附件
控制器
