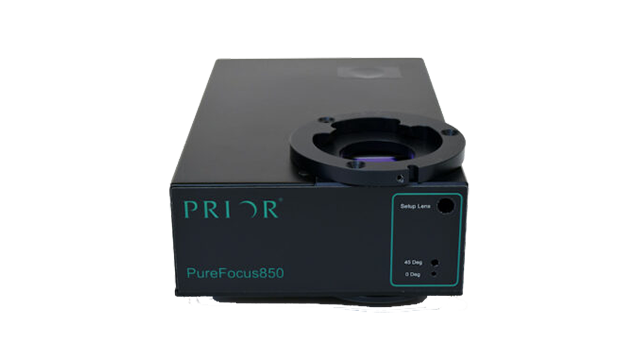

PF850
激光自動對焦系統
兼容步進電機 Z 軸或者壓電 Z 軸
控制器刷新率 1000 赫茲
簡單二向色鏡調整
簡單轉接到無限遠光路中
850 nm 激光減少對熒光成像的影響
控制軟件整合調試以及控制功能
控制軟件可以保存多組物鏡參數
產品描述
產品參數
資料下載
產品描述
PF850 激光自動對焦系統對于生物以及工業成像應用帶來了革命性的便利，基于先進的光學設計以及電路設計，在無窮遠光路系統中，實現了實時對焦成像。模塊內置電動裝置用于調節激光對焦補償值，可以觀測樣品中不同深度的成像情況。

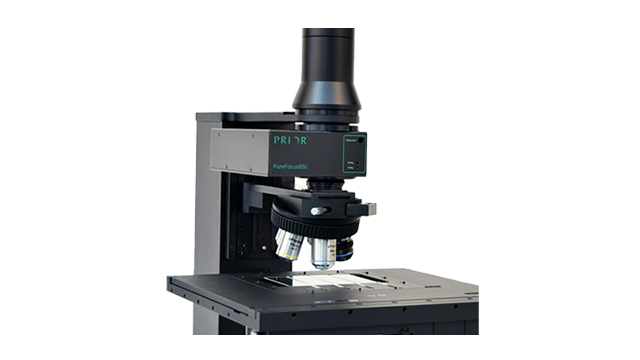

PF850 可以簡單整合到正置或者倒置顯微無限遠光路中，讓現有光路獲得自動對焦的功能。

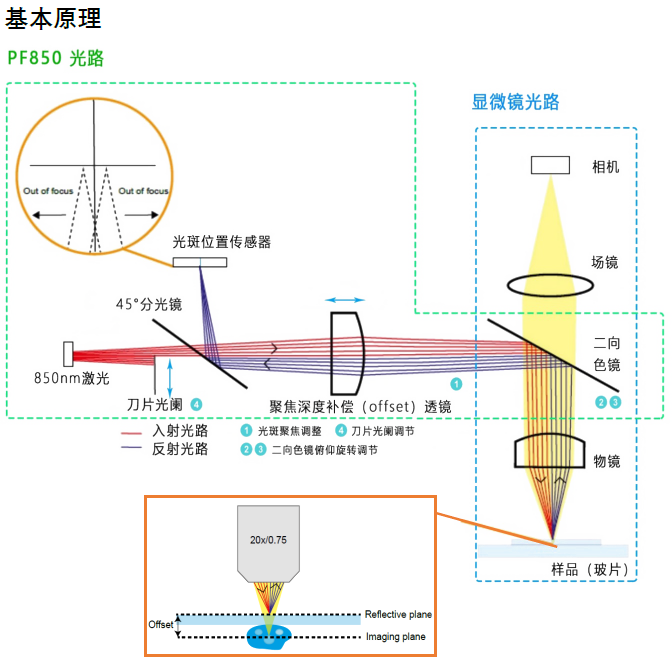

PF850 中包含了紅外激光二極管，精密光學元件，激光探測器，以及微處理電路。激光信號通過光學元件耦合到物鏡中，通過樣品反射之后被探測器獲得，并通過電路將信號輸出到步進電機或者壓電平臺，來完成自動對焦。
在不同的界面，對焦模塊可以完成自動對焦，如玻片，玻璃培養皿，流體腔等。
特性
高速 1 ms 典型響應時間，提供軟件設置，角度可調二向色鏡，850 nm工作波長，兼容步進電機 Z 軸，或輸出 0 — 10 V 用于壓電 Z 軸。
根據不同的物鏡以及樣品保存配置文件，補償顯微鏡Z軸漂移，兼容正置以及倒置顯微鏡。
優點
簡單快速構建系統，并開始工作，易于固定在無限遠光路中，無色散，工作波段在可見光外，避開大部分熒光激光發波段。
可在現有顯微設備上升級，可以通過 PC 或者按鈕修改參數，業內領先的針對玻片以孔板的對焦能力，長周期持續對焦。
特點
兼容步進電機 Z 軸或者壓電 Z 軸，1 ms 響應時間，控制器刷新率 1000 赫茲，簡單二向色鏡調整，簡單轉接到無限遠光路中。
850 nm 激光減少對熒光成像的影響，控制軟件整合調試以及控制功能，控制軟件可以保存多組物鏡參數。
產品參數
| 參數/型號 | 尺寸 mm | 重量 kg | 工作波長 nm | 激光功率 | 刷新率 | 二向色鏡 |
| PF850 | 192 × 119 × 50.50 |
1.5 |
850 |
＜ 0.77 mW Class1 |
1 ms |
50 %截止波長800 nm 直徑32 mm |
資料下載
產品資料
使用手冊
軟件以及二次開發
