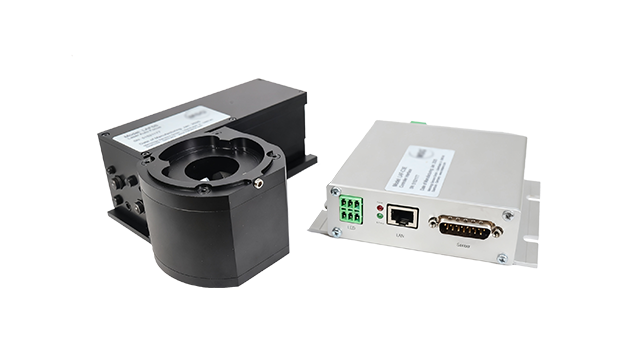

LAF5S
激光自動對焦系統
鏡頭類型：無限遠顯微鏡物鏡
放大倍率：5x — 150x
數值孔徑：0.14 — 0.70
采樣率：4kHz
圖像傳感器：250 fps
精度：± 0.4 景深
光源：安全等級class III R
波長：660 — 670 nm、785 nm、850 nm、1310 nm
產品描述
產品參數
資料下載
產品描述
我們的激光自動對焦系統基于先進的光學設計以及電路設計，在無窮遠光路系統中，實現了實時對焦成像。

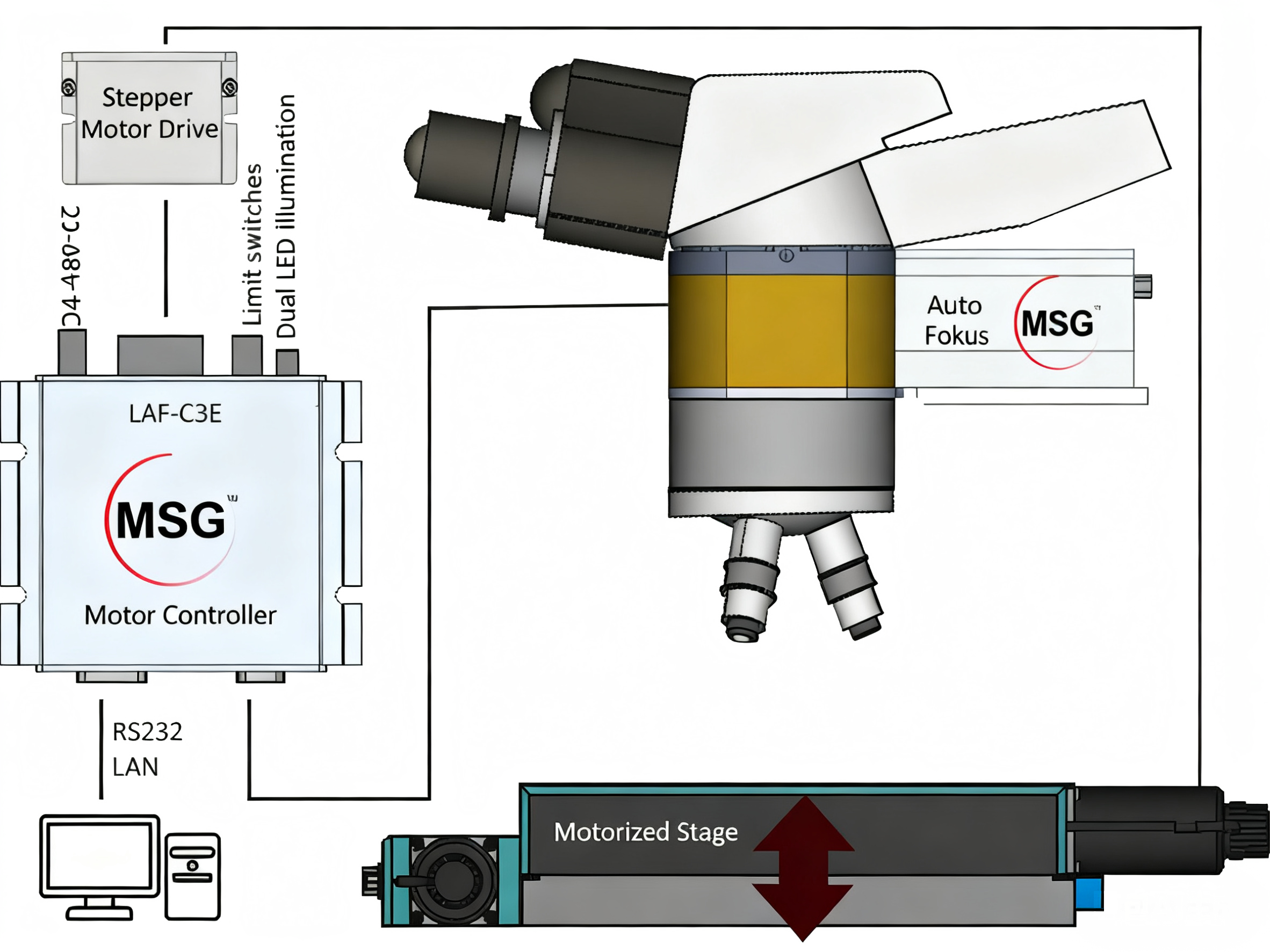

激光信號耦合到物鏡光路中，經過樣品反射之后由于光路的可逆性，激光信號入射在探測器上，這個信號經過控制器的處理將位置信號反饋至電動 Z 軸完成對焦，這個電動 Z 軸既可以是步進電機也可以是壓電平臺。針對第三方控制器，我們也可以提供 Dir，PULSE 信號，CW，CCW 信號，0-10V 電壓信號輸出。
針對不同的樣品，對焦模塊可以完成自動對焦，如玻片，培養皿，多孔板、流體腔，晶圓，金相等。
特性
● 可適配高達 150x 的可見、紅外及紫外物鏡
● 分段處理線模式激光信號
● 內部快速圖像傳感器，實現低更新延遲
● 先進的硬件處理技術和算法確保在非均勻表面上仍能實現穩定的聚焦精度
● 可選控制器 LAF-C3，具有擴展功能、帶雙 LED 照明控制和以太網通信接口
● 系統搭配的控制器提供網口使連接方便
● 一鍵 call 出軟件界面，無需軟件的二次開發
● 對于多層樣品，針對不同界面自動追焦
● 用戶界面支持的光學對準和電機設置配備了步進/方向和正轉/反轉脈沖模式的電機控制接口，Z 軸控制支持 Dir，PULSE 信號，CW，CCW 信號，0-10V 電壓信號輸出。
應用
為我們的激光自動對焦系統旨在為光學檢測設備和工業顯微鏡實現實時自動對焦和跟蹤。這些系統廣泛應用于LED顯示器檢測、半導體檢測、生物醫學研究、影像自動化及電子檢測等領域。

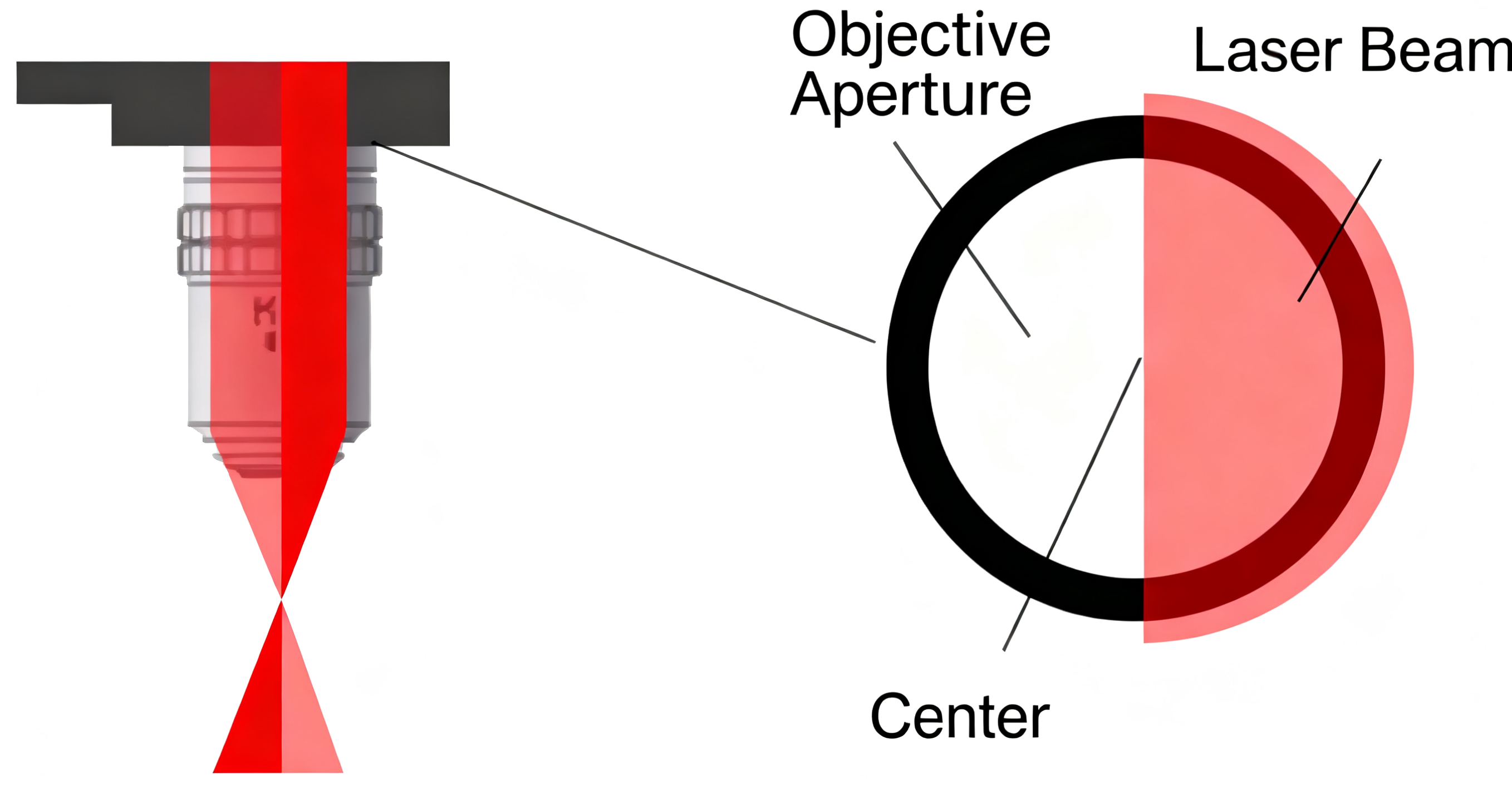

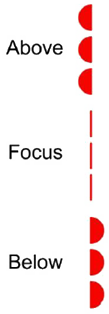

工作原理
產品參數
| 型號 | LAF5S | ||||
| 鏡頭類型 | 無限遠顯微鏡物鏡 | ||||
| 放大倍率 | 5x | 10x | 20x | 50x | 100x |
| 孔徑 | 0.14 | 0.28 | 0.42 | 0.55 | 0.7 |
| 采樣率 | 4 kHz max. | ||||
| 圖像傳感器 | 250 fps max. | ||||
| 表面檢測范圍 | ±12000 µm | ±4000 µm | ±1500 µm | ±300 µm | ±100 µm |
| 精度* | 激光模式：± 0.4景深 | ||||
| 光源 | 安全等級Class III R波長 660 — 670 nm，785 nm，850 nm，1310 nm | ||||
| 工作溫度 | + 5°C 至 + 50°C | ||||
| 光束形狀 | 45 °傾斜激光線 | ||||
| 傳感器 + 線纜 重量 |
400 g + 140 g | ||||
| 控制器重量 | 400 g | ||||
| 推薦端口 | 分光鏡 50/50 @ 670 nm | ||||
| 激光對焦系統循環時間 | 0.1秒 | 自動追蹤 | |||
| 電源 | 輸入 | 24 - 48V | |||
| 數字信號控制輸出 | 脈沖/方向 或 脈沖1/脈沖2 | ||||
| 模擬信號控制輸出 | 0 - 10V 距離和位置 | ||||
| 信號質量輸出 | 模擬 | 0 - 10V | |||
| 通信接口 | RS232 (控制器 LAF-C2) | LAN (控制器LAF-C3E) | |||
| 激光開/關 | 輸入 | TTL | & via command | ||
| *所有數據均在普通玻璃上測量得出 | |||||
產品參數
| 參數/型號 | 尺寸 mm | 重量 kg | 工作波長 nm | 激光功率 | 刷新率 | 二向色鏡 |
| LAF5S | 126.5 × 52 × 47 |
0.85 |
660 — 670 785 、850 、1310 |
＜ 2 mW |
4 kHz |
可選 |
資料下載
使用手冊
