網站首頁 > 產品中心 > 微型運動控制 > 壓電六軸平臺 > HEX1HV-15N

真空壓電6軸平臺

行程 (XYZ)：± 10 mm

行程 θ (XYZ)：± 10°

較小可移動增量 (XYZ)：2 nm

較小可移動增量 θ (XYZ)：＜ 0.1 μrad

重復定位精度 (XYZ)：± 200 nm

重復定位精度 θ (XYZ)：± 15 μrad

大推力/拉力：(X) 10 N / (Y) 8 N / (Z) 15 N

產品描述

產品參數

資料下載

產品描述

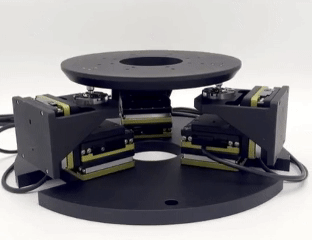

HEX1HV 真空壓電 6 軸平臺既可沿著也可圍繞 X、Y 和 Z 軸以納米級精度移動重達 2.5 kg 的負載。

這款平臺為低至 10-4 Pa 的高真空環境而設計，每個平臺都配有一根真空線纜（編織金屬套管包裹的 PTFE 涂層電線），末端為 DB9 母頭。

此外每個平臺還配有空氣端母頭 DB9 轉 ix Industrial 接口的線纜。將真空端和空氣端線纜連接到 DB9 饋通接口，將空氣端的 ix-Industrial 連接器連接到控制器，即可開始使用了！

模塊化系統中的所有產品都互相兼容，并且可以輕松地組合成多軸系統，提供平滑的連續運動、快速的步進和整定時間及靜止時自鎖功能。

特性

● 行程 (XYZ)：± 10 mm

● 行程 θ (XYZ)：± 10°

● 較小可移動增量 (XYZ)：2 nm

● 較小可移動增量 θ (XYZ)：＜ 0.1 µrad

● 重復定位精度 (XYZ)：± 200 nm

● 重復定位精度 θ (XYZ)：± 15 µrad

● 大推力/拉力：(X) 10 N / (Y) 8 N / (Z) 15 N

產品參數

型號	HEX1HV-15N
定位
行程 (XYZ)	± 10 mm
行程 θ (XYZ)	± 10 °
較小運動增量 (XYZ)	2 nm
較小運動增量 θ (XYZ)	＜ 0.1 µrad
重復定位精度 (XYZ)	± 200 nm
重復定位精度 θ (XYZ)	± 15 µrad
運動性能
大推力/拉力	(X) 10 N / (Y) 8 N / (Z) 15 N
鎖止力 (電源關閉時)	(X) 12 N / (Y) 10 N / (Z) 18 N
空載時的大速度(XY)	8 mm/s
大負載時的速度 (Z)	＞ 5 mm/s
驅動類型
基本模塊	PRECIBEO GO LLS4545 平臺
機械性能
頂部負載	1 kg
直徑	220 mm
高度	85 — 105 mm
其他
真空端線纜	6 根 1 m 線纜 (± 5 %) 帶 f. DB9 連接器
空氣端線纜	6 根 2 m 線纜 (± 5 %) 帶 f. DB9 和 ix Industrial 連接器
材質	鋁

產品參數

參數/型號	行程 (XYZ)	行程 θ (XYZ)	較小運動增量 (XYZ)	較小運動增量 θ (XYZ)	重復定位精度 (XYZ)	重復定位精度 θ (XYZ)	大推力/拉力
HEX1HV-15N	± 10	± 10	2	＜ 0.1	± 200	± 15	(X) 10 N / (Y) 8 N / (Z) 15 N
