      XYRHV-16N


      微型真空壓電XYR平臺




      行程（XY）：± 10 mm


      行程 θ（Z）：± 10 °


      較小可移動增量 (XY)：2 nm


      較小可移動增量 θ (Z)：＜ 0.1 μrad


      重復性 (XY)：± 200 nm


      重復性 θ (Z)：± 15 μrad


      推力/拉力：(X) 20 N /(Y) 16 N (至少)


      鎖止力（電源關閉時）：(X) 24 N /(Y) 20 N





















      產品描述


      產品參數


      資料下載










      產品描述






      微型真空壓電 XYR HV 平臺可在低至 10 — 4 Pa 的真空環境下，沿 X 軸、Y 軸以及圍繞 Z 軸以納米級精度移動高達 10 kg 的負載。此系列包含標準版和高真空版兩個版本。


      微型真空壓電 XYR HV 平臺為低至 100 — 4 Pa 的高真空環境而設計。每個平臺均配備真空端線纜（PTFE 涂層電線，編織金屬套管），末端為 DB9 母頭。


      此外每個平臺還配有空氣端母頭 DB9 轉 ix-Industrial 接口的線纜。將真空端和空氣端線纜連接到 DB9 饋通接口，將空氣端的 ix-Industrial 連接器連接到控制器，即可開始使用了！


      模塊化系統中的所有產品均互相兼容且可輕松組合成多軸系統，提供平穩的連續運動、快速的步進和整定時間以及靜止時自鎖功能。










      特性






      ● 行程 (XY)：± 10 mm


      ● 行程 θ (Z)：± 10 °


      ● 較小可移動增量 (XY)：2 nm


      ● 較小可移動增量 θ (Z)：＜ 0.1 µrad


      ● 重復性 (XY)：± 200 nm


      ● 重復性 θ (Z)：± 15 µrad


      ● 推力/拉力：(X) 20 N / (Y) 16 N (至少)


      ● 鎖止力（電源關閉時）：(X) 24 N / (Y) 20 N




      產品參數










 型號
XYRHV-16N




 定位





  行程（XY）
± 10 mm




 行程 θ（Z）
± 10 °




  較小運動增量 (XY)
 2 nm




 較小運動增量 θ (Z)
＜ 0.1 µrad




  重復性 (XY)
± 200 nm




  重復性 θ (Z)
± 15 µrad




 運動性能





  推力/拉力
(X) 20 N / (Y) 16 N (至少)




  鎖止力（電源關閉時）
(X) 24 N / (Y) 20 N




  空載時的大速度(XY)
8 mm/s




  大推力/拉力時的大速度
 ＞ 1 mm/s




 驅動類型





  基本模塊
PRECIBEO GO LS4545 線性平臺




 機械性能





  頂部負載
 10 kg

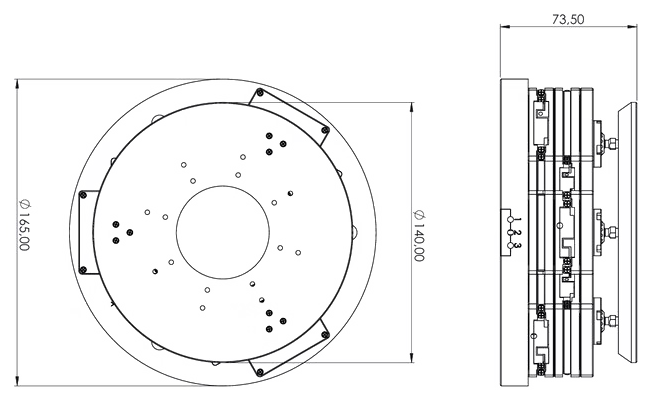

  直徑
 165 mm




  高度
73.5 mm




 其他





  真空端線纜
3 根 1 m 線纜 (± 5 %) 帶 f. DB9 和 ix Industrial 連接器




 空氣端線纜
3 根 2 m 線纜 (± 5 %) 帶 f. DB9 和 ix Industrial 連接器




  材質
陽極氧化鋁




















































































































      產品參數








                                        參數/型號

                                                                                    行程（XY）mm
                                                                                    行程 θ （Z））°
                                                                                    較小可移動增量（XY）nm
                                                                                    較小可移動增量 θ（Z）μrad
                                                                                    重復定位精度（XY）nm
                                                                                    重復定位精度  θ （Z）μrad
                                                                                    推力/拉力 N






                                            XYR-16N

      ± 10


      ± 10


      2


      ＜ 0.1


      ± 200


      ± 15


      (X) 20 / (Y) 16



















      資料下載




      產品資料



                                            Technical Drawing GO XYR HV



                                                326.55KB





                                                2025-10-13





                                            下載




                                            STEP GO XYR HV



                                                1.20MB





                                                2025-10-14





                                            下載







      3D模型文件



                                            STEP GO XYR HV



                                                1.20MB





                                                2025-10-31





                                            下載
