產品描述
GO XYR 平臺可沿 X 軸、Y 軸以及 Z 軸以納米級精度移動高達 10 kg 的負載。
模塊化系統中的所有產品均互相兼容，并可輕松組合成多軸系統，提供平穩的連續運動、快速的步進和穩定時間，以及靜止自鎖功能。
平臺還可通過控制器和應用程序軟件來控制，C++ DLL 可輕松實現編程。
特性
● 行程 (XY)：± 10 mm
● 行程 θ (Z)：± 10 °
● 較小可移動增量 (XY)：2 nm
● 較小可移動增量 θ (Z)：＜ 0.1 µrad
● 重復性 (XY)：± 200 nm
● 重復性 θ (Z)：± 15 µrad
● 推力/拉力：(X) 10 N / (Y) 8 N (至少)
● 鎖止力（電源關閉時）：(X) 12 N / (Y) 10 N
產品參數
| 型號 | XYR-8N |
| 定位 | |
| 行程（XY） | ± 10 mm |
| 行程 θ（Z） | ± 10 ° |
| 較小運動增量 (XY) | 2 nm |
| 較小運動增量 θ (Z) | ＜ 0.1 µrad |
| 重復性 (XY) | ± 200 nm |
| 重復性 θ (Z) | ± 15 µrad |
| 運動性能 | |
| 推力/拉力 | (X) 10 N / (Y) 8 N (至少) |
| 鎖止力（電源關閉時） | (X) 12 N / (Y) 10 N |
| 空載時的大速度(XY) | 8 mm/s |
| 大推力/拉力時的大速度 | ＞ 5 mm/s |
| 驅動類型 | |
| 基本模塊 | PRECIBEO GO LS4545 線性平臺 |
| 機械性能 | |
| 頂部負載 | 10 kg |

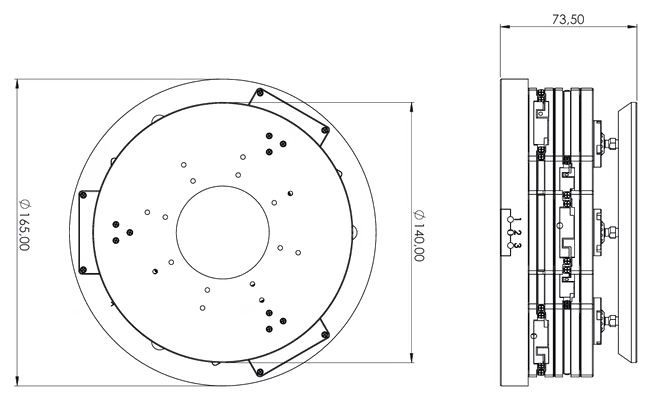

| 直徑 | 165 mm |
| 高度 | 73.5 mm |
| 其他 | |
| 線纜 | 2 m 線纜 (± 5 %) 帶 ix Industrial 接口的連接器 |
| 材質 | 陽極氧化鋁 |
產品參數
| 參數/型號 | 行程（XY）mm | 行程 θ （Z））° | 較小可移動增量（XY）nm | 較小可移動增量 θ（Z）μrad | 重復定位精度（XY）nm | 重復定位精度 θ （Z）μrad | 推力/拉力 N |
| XYR-8N | ± 10 |
± 10 |
2 |
＜ 0.1 |
± 200 |
± 15 |
(X) 10 / (Y) 8 |
