NPS-X-250B
高負載壓電平臺，帶電容式定位傳感器
250 微米行程，亞納米級分辨率。
誤差遲滯通常為 0.005%。
線性誤差為 0.004%。
負載能力高達 6 千克。
具有放大功能的柔性鉸鏈。
使用電容式定位傳感器直接測量移動平臺。
可在水平或垂直方向進行校準，以獲得優異性能。
產品描述
產品參數
資料下載
相關附件
產品描述
高負載壓電平臺 帶電容式定位傳感器
Queensgate 的納米定位平臺（NPS）系列旨在嚴苛的高速和高精度應用提供優異性能。
NPS-X-250B / NPS-Z-250B 高負載鉸鏈放大版本支持 X（水平）或 Z（垂直）方向進行校準，以便在客戶的系統中實現優異性能。
柔性鉸鏈導向運動大限度地減少了旋轉誤差，通過低噪聲電容式定位傳感器對移動平臺進行直接測量，確保了高精度的定位。
用戶可選擇的校準參數為不同有效載荷（標準高達 6 kg）的快速步進和穩定提供優佳調諧。
特性
● 250 微米行程，亞納米級分辨率。
● 誤差遲滯通常為 0.005%。
● 線性誤差為 0.004%。
● 負載能力高達 6 千克。
● 具有放大功能的柔性鉸鏈。
● 使用電容式定位傳感器直接測量移動平臺。
● 可在水平或垂直方向進行校準，以獲得優異性能。
應用
● 物鏡轉盤定位
● 白光表面計量
● 半導體檢測
● 精密制造
推薦控制器

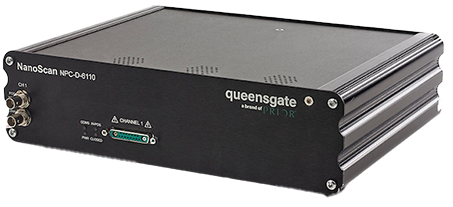

● NPC-D-6000 系列
產品參數
| 參數/型號 | 方向 | 材料 | 行程 μm | 負載 kg | 線性誤差 % | 重復定位精度 nm |
| NPS-X-250B | X |
鋁（鍍鎳） |
250 |
6 |
0.004 |
NA. |
| NPS-Z-250B | Z |
鋁（鍍鎳） |
250 |
6 |
0.004 |
NA. |
資料下載
使用手冊
相關附件
控制器
