NPS-Z-500C
緊湊型 500 μm 高精度升降臺
500 μm 閉環行程
低旋轉誤差 0.0025°
2 nm 分辨率
5 nm 的重復性
伺服帶寬高達 55 Hz
線性度誤差為 0.002% 典型值
空載諧振頻率通常為 210 Hz
產品描述
產品參數
資料下載
相關附件
產品描述

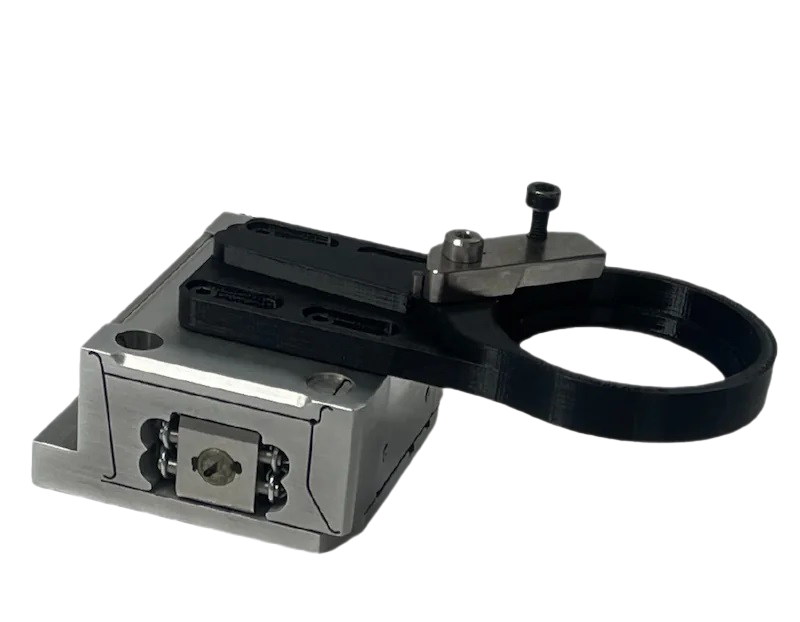

緊湊型 500 μm 高精度升降臺
Queensgate的納米定位平臺（NPS）系列旨在為對速度和精度有嚴苛要求的應用場景提供優異性能。
NPS-Z-500C 是一款緊湊型、長行程的壓電高度調節平臺，其在閉環控制下可移動 500 微米。
該產品為 OEM 和定制項目而設計，其小巧的尺寸非常適合集成到儀器或測試設備中。內置的電容式定位傳感器能夠?qū)崿F(xiàn)高速性能和低至納米級的重復精度。
得益于柔性鉸鏈導向帶來的低誤差運動，讓這款平臺在整個 500 微米的行程范圍內能始終保持平穩狀態，這使得樣品托架能夠進行偏移，從而在保持高精度定位的同時方便地接近樣品。樣品托架和平臺安裝件可根據各種應用需求進行定制，適用于顯微鏡、硬盤測試以及半導體檢測等廣泛領域。
特性
● 500 μm 閉環行程
● 低旋轉誤差：0.0025°
● 2 nm 分辨率和 5 nm 的重復性
● 線性度誤差為 0.002% 典型值
● 原位掃描和步進響應優化
● 電容式定位傳感器提供無與倫比的位置精度和準確度
● 動態性能：空載諧振頻率通常為 210 Hz，伺服帶寬高達 55 Hz
● 插頭內置芯片用于儲存校準數據實現即插即用，控制器可替換使用，減少系統停機時間。
應用
● 高精度顯微鏡
共聚焦顯微鏡
光片顯微鏡
● 硬盤檢測
● 半導體檢測和制造
● 科學和醫療儀器
● 反射鏡位置調節

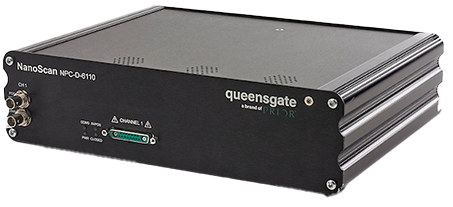

推薦控制器
● NPC-D-6110
產品參數
| 參數/型號 | 方向 | 材料 | 行程 μm | 負載 kg | 線性誤差 % | 重復定位精度 nm |
| NPS-Z-500C | Z |
鋁/不銹鋼 |
500 |
NA. |
0.002 |
5 |
資料下載
產品資料
使用手冊
相關附件
控制器
