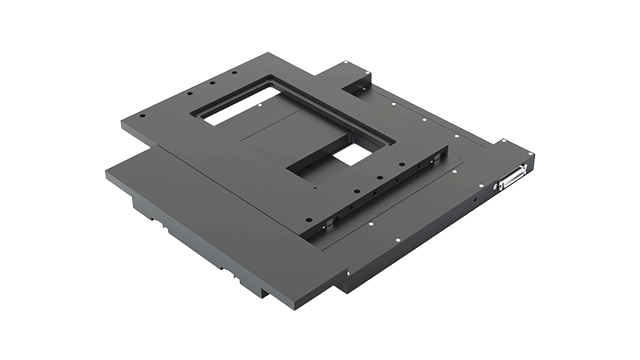

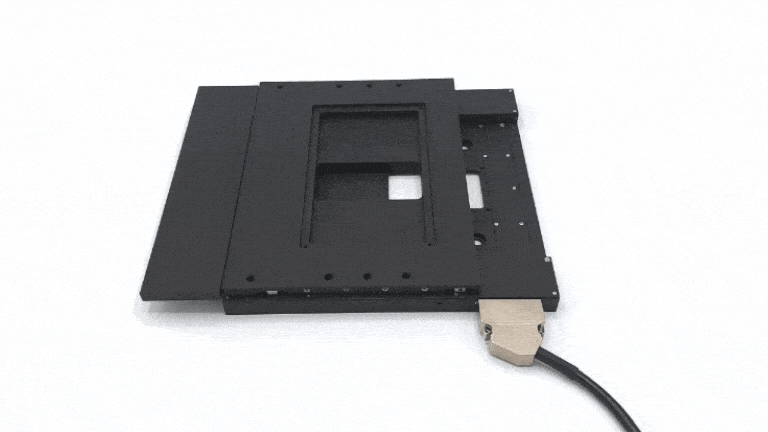

XWS
行程 130 × 100 mm
采用Crossfixx 超聲波壓電技術
可配備50 nm編碼器，分辨率可達 50 nm
速度可達 250 mm/s
壽命超過 1000 km 或 2000萬次循環
產品描述
產品參數
資料下載
產品描述
核心優勢
XWS 系列 XY 壓電平臺是一款集成式高精度定位系統，采用超聲波壓電電機驅動，專為納米級精度運動控制設計。該平臺結合了高速定位與納米級精度，可在 130 ch 100 mm 范圍內實現穩定的平面運動，適用于顯微鏡、材料科學、半導體檢測等對精度和穩定性要求較高的應用場景。
一、超聲波壓電驅動技術
采用 Crossfixx 超聲波壓電技術，無電磁干擾，運行噪音低且無振動。
電機具備自鎖定功能，斷電后仍能保持位置，確保系統安全。
低發熱設計，保障長時間穩定運行。
二、高精度與高速度
閉環位置控制確保納米級定位精度，分辨率可達 50 nm（根據型號不同）。
速度可達 250 mm/s，支持快速點到點移動。
雙向重復定位精度 ±100 nm，穩定性優異。
三、長壽命與高可靠性
精密直線循環滾子軸承，壽命超過 1000 km 或 2000 萬次循環。
被動保持剛度高達 1 N/μm，抗外界干擾能力強。
負載能力 3 kg，適用于多種實驗配置。
四、靈活適配性

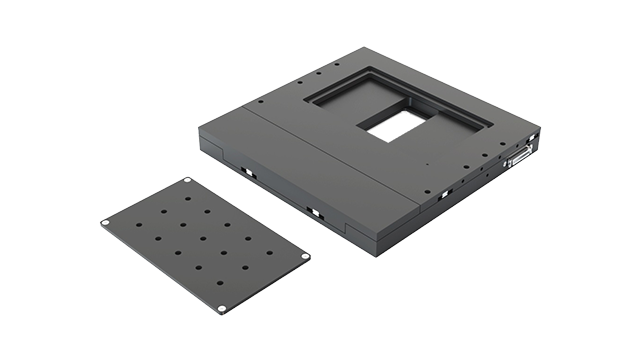

提供多種載物臺插件：標準 M6 面包板、空白插件、多孔板適配器等，支持定制化需求。
環境適應性強：工作溫度 +10°C 至 +40°C，濕度 ≤ 75% RH（非冷凝）。
五、應用領域
● 顯微鏡與成像技術
● 納米加工與檢測
● 生物醫學研究
● 半導體制造與檢測
● 光學儀器校準

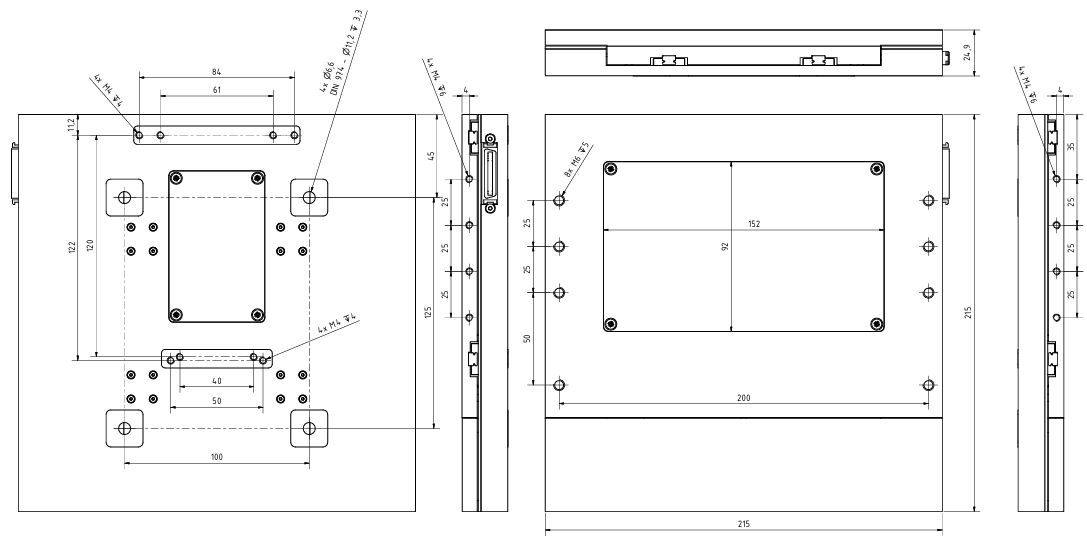

六、尺寸圖
Crossfixx壓電電機
● 壓電電機并非一定速度慢、噪音大且價格昂貴?；?span lang="EN-US">Crossfixx 技術的超聲壓電電機是我們所有運動產品的核心。
● 它標志著運動控制領域的一項突破，因?yàn)樗婢邏弘娂夹g(shù)的所有優勢，卻沒有通常與之相關的缺點。緊湊的 Crossfixx 電機將速度、精度、行程范圍和動力與耐用、靜音運行相結合，是目前市面上多種微型電機的優質替代品。
基于Crossfixx技術的電機基于兩種共振頻率一致的共振模式
● 第一種模式使壓電陶瓷產生均勻的徑向膨脹，其中接觸點垂直于載物臺振動。
● 第二種模式的特點是平面內彎曲，接觸點平行于載物臺振動。
● 通過結合這兩種模式，電機的尖端將沿橢圓軌跡運動。振動尖端的位移很小，亞微米量級，但由于這種橢圓運動以 166 千赫茲的頻率重復，可實現高達 1000 毫米 / 秒的速度。
● 第二種模式的特點是平面內彎曲，接觸點平行于載物臺振動。
● 通過結合這兩種模式，電機的尖端將沿橢圓軌跡運動。振動尖端的位移很小，亞微米量級，但由于這種橢圓運動以 166 千赫茲的頻率重復，可實現高達 1000 毫米 / 秒的速度。
超聲運行的優勢
● 該電機以 166 千赫茲的頻率共振，遠高于人耳的聽覺極限。因此，電機能夠靜音運行。
● 166 千赫茲也遠高于大多數機械系統的截止頻率，所以對周圍機械系統的機械干擾可以忽略不計。
● 共振運行還將激勵電壓降低到安全限度。運行電壓低至 20 伏是可行的，而對于要求較高的應用，電壓可提高到 48 伏。
固定方式
電機固定在中心孔處，該中心孔是兩種模式的節點。這有諸多優點：
● 電機不會通過這個固定點向周圍環境傳遞振動
● 固定對模式和相應共振頻率的影響較小
● 對稱固定，減少熱漂移
● 固定方式緊湊
產品參數
| 參數/型號 | 行程 mm | 重復精度 μm | 分辨率 μm | 速度 mm/s | 負載 kg | 編碼器精度 μm | 螺距 mm |
| XWS | 130 × 100 |
± 0.01 |
1 0.25 0.05 |
250 |
3 |
1 0.25 0.05 |
No |
