BM-10

桌面式

BM-10臺式隔振平臺的性能是全尺寸空氣工作臺的10-100倍，其高度僅117 mm。

它不需要電源或者氣泵。

BM-10隔振平臺使用方便，只有兩個調整，并能提供優質的性能。它能提供1.5 Hz的水平固有頻率和我們標志性的0.5 Hz垂直固有頻率。BM-10非常適合新一代小型SPM的要求，在非常緊湊的系統中具有較高的性能。

他們也可以兼容潔凈室和真空環境。

產品描述

資料下載

產品描述

精密穩定便捷的桌面隔振平臺

在科研、精密制造等對設備穩定性要求較高的領域，Minus K 的 BM-10 桌面隔振平臺是保障儀器精準運行的得力助手。它能有效隔絕外界振動干擾，確保實驗數據精準可靠、生產工藝精細無誤。

產品基礎信息

重量與尺寸：BM-10 重量約 16 kg，輕巧便攜，便于安裝和調整位置。其尺寸為 310 mm 寬 × 310 mm 深 × 117 mm 高，緊湊的設計使其不占用過多桌面空間，可靈活適配各類工作臺，無論是實驗室的小型臺面，還是生產線上的緊湊工作區域，都能輕松安置。

性能特點

垂直隔振性能：在整個負載范圍內，BM-10 的垂直固有頻率都能調節至 0.5 Hz。從垂直性能曲線（假設存在）中，可直觀看到其在 0.5 Hz 時卓越的隔振效果，有效抑制垂直方向的振動干擾，為精密儀器提供穩定的垂直支撐，確保儀器在垂直方向穩定運行，減少因垂直振動導致的測量誤差和設備損壞風險。

水平隔振性能：水平固有頻率與負載密切相關。當負載達到上限時，水平固有頻率可達到 1.5 Hz；負載處于下限，水平頻率約為 2.5 Hz。相比水平頻率較高的普通隔振設備，BM-10 在水平方向的隔振性能優勢明顯，能有效減少水平振動影響，保障儀器設備在水平方向穩定，避免因水平振動導致的設備偏移或數據偏差。

產品優勢

先進隔振技術：采用先進的負剛度技術，這一技術是其高效隔振的核心。相比傳統隔振設備，BM-10 能有效地隔離外界振動，為精密儀器營造穩定的工作環境，顯著提升實驗和生產的精度，在科研和工業領域發揮關鍵作用。

廣泛適用性：豐富的型號和不同的負載范圍，使其能適配各種類型的精密儀器。無論是小型的分析天平、顯微鏡，還是較大型的檢測設備，都能找到合適的 BM-10 型號提供穩定支撐，滿足不同用戶的多樣化需求。

操作簡便性：雖然文檔未詳細說明調節方式，但參照同類型產品，推測 BM-10 配備了簡單實用的調節裝置。例如可能有垂直負載調節曲柄，方便用戶根據實際負載變化進行手動調整；或許設有直觀的垂直位置指示器，幫助用戶快速確定設置；也可能配備垂直剛度調節螺絲，確保實現 0.5Hz 或再低的垂直固有頻率，方便初次使用的人員快速上手，輕松完成設備設置。

應用領域

BM-10 廣泛應用于各類對振動敏感的儀器設備。在科研領域，如生物實驗中的細胞注射、共聚焦顯微鏡觀察，化學分析中的光譜檢測等，都需要高精度的儀器設備，BM-10 能有效減少振動干擾，保障實驗數據的準確性。在精密制造行業，如半導體芯片制造過程中的光刻、蝕刻設備，電子元件的精密加工設備等，BM-10 為設備提供穩定平臺，提升產品質量和生產效率。此外，在醫療研究、航空航天等領域，BM-10 也能發揮重要作用，為相關工作的順利開展提供保障。

負剛度隔振平臺工作原理 ———— MinusK 在低頻隔振領域的創造性技術—負剛度隔振系統

線性隔振理論表明，只有當激勵頻率大于√2倍隔振器固有頻率時，系統才有隔振效果。若需要具有高承載能力則需要隔振器具有較高剛度，然而高剛度會導致較高的固有頻率。高承載能力和低固有頻率之間的矛盾成為被動隔振技術發展的瓶頸。高靜低動剛度特性的隔振器具有隨壓縮量變化的剛度，在零負載時，隔振器具高承載剛度以確保高承載能力和小靜位移，當負載壓縮隔振器至靜平衡位置時，隔振器動剛度大幅降低，因此該類隔振器兼顧高承載能力和低固有頻率，有效解決了被動隔振的瓶頸問題。準零剛度隔振器即為一類非常有代表性的具有高靜低動剛度特性的隔振器。

負剛度隔振平臺基于負剛度結構，結合彈簧、梁柱等構成準零剛度隔振器。具有結構緊湊，垂直以及水平方向固有頻率（0.5 Hz）較低，高承載剛度等特點。本身為被動隔振系統，不需要電源，氣源，無需后續維護，使用十分方便。

負剛度隔振平臺在結構上由3個隔振器垂直堆疊組成，由高到低依次是傾斜隔振器，水平隔振器，垂直隔振器。傾斜隔振器為一塊橡膠可傾瓦，水平以及垂直隔振器則分別由梁柱和彈簧結合負剛度結構組成。

垂直隔振器如圖所示，包含一個垂直放置的常規彈簧，以及兩片水平放置的片彈簧。片彈簧內部和常規彈簧連接，外部固定并施加壓力P。施加負載W之后，彈簧被壓縮至工作高度。隔振器的剛度為K=KS-KN，其中KS為彈簧剛度，KN為負剛度的大小，由柔性鉸鏈和壓力P決定。當彈簧支撐重量W時，隔振器的剛度趨近于零，構成準零剛度隔振器。

水平隔振器由兩個支桿組成，類似于兩個被負載軸向加力的底端固定頂端鉸接的梁柱，當未加負載時，梁柱具有水平剛度Ks，當增加負載時候，側彎剛度由于梁柱效應而減小。這相當于一個水平方向的彈簧和負剛度系統的組合，總的剛度為K=Ks-Kn，Kn由梁柱效應決定。通過對梁柱施加載荷使其接近臨界壓曲荷載，可以使水平剛度趨近于零，同樣可以構成準零剛度隔振器。

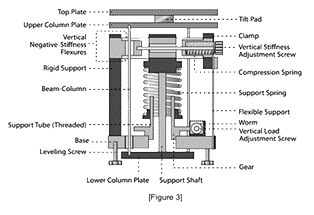

下圖為負剛度隔振平臺的結構圖，合并了垂直以及水平方向的隔振器，一塊橡膠可傾瓦作為傾斜隔振器。垂直剛度調節螺釘用于調節負剛度結構中片彈簧上的壓力，從而改變垂直剛度。垂直負載調節螺通過升降支撐彈簧的底座來調整不同的重量負載，以保持片彈簧處于筆直、不彎曲的工作位置。以上特點可以使單隔振器工作，并在多隔離器系統中實現自動調平。
