網站首頁 > 產品中心 > 隔振平臺 > 隔振平臺 > MK-52

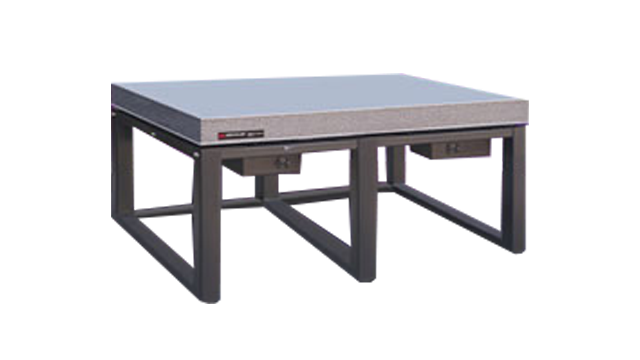

MK-52

落地式

低自振頻率

Vibradamped框架

可定制的配件

可選擇桌面

符合人體工程學的風格

兼容10級 — 100級潔凈室使用

產品描述

資料下載

產品描述

低頻多功能隔振平臺

MK-52利用Minus K的負反饋材料原理設計的隔振平臺，結構緊湊，隔振效率優異，具有較低的固有頻率、較高的內部結構頻率，以及卓越的垂直和水平隔振頻率。

Minus K垂直隔振平臺使用剛性彈簧和負反饋材料機構，在不影響靜負載支撐能力的情況下實現較低的凈垂直剛度。水平隔振由與垂直運動隔振器串聯連接的梁柱提供。調整到0.5 Hz的固有頻率后，該隔振平臺在2 Hz時達到93%的隔離效率，在5 Hz時達到99%，在10 Hz時達到99.7%。它們可以選配多種附件，根據實際需要而采用相應的方案，例如定制護欄，軟墊扶手，架空設備架，顯示器架，用于支撐設備的非隔離架，大鍵盤架，可伸縮腳輪，保護敏感操作免受電磁干擾的法拉第籠，防止惡劣制造環境的桌面外殼，以及照明插座帶等電氣配件。

性能

● 低自振頻率

● Vibradamped 框架

● 可定制的配件

● 可選擇桌面

● 符合人體工程學的風格

● 兼容10級 — 100 級潔凈室使用

負剛度隔振平臺工作原理 ———— MinusK 在低頻隔振領域的創造性技術—負剛度隔振系統

線性隔振理論表明，只有當激勵頻率大于√2倍隔振器固有頻率時，系統才有隔振效果。若需要具有高承載能力則需要隔振器具有較高剛度，然而高剛度會導致較高的固有頻率。高承載能力和低固有頻率之間的矛盾成為被動隔振技術發展的瓶頸。高靜低動剛度特性的隔振器具有隨壓縮量變化的剛度，在零負載時，隔振器具高承載剛度以確保高承載能力和小靜位移，當負載壓縮隔振器至靜平衡位置時，隔振器動剛度大幅降低，因此該類隔振器兼顧高承載能力和低固有頻率，有效解決了被動隔振的瓶頸問題。準零剛度隔振器即為一類非常有代表性的具有高靜低動剛度特性的隔振器。

負剛度隔振平臺基于負剛度結構，結合彈簧、梁柱等構成準零剛度隔振器。具有結構緊湊，垂直以及水平方向固有頻率（0.5 Hz）較低，高承載剛度等特點。本身為被動隔振系統，不需要電源，氣源，無需后續維護，使用十分方便。

負剛度隔振平臺在結構上由3個隔振器垂直堆疊組成，由高到低依次是傾斜隔振器，水平隔振器，垂直隔振器。傾斜隔振器為一塊橡膠可傾瓦，水平以及垂直隔振器則分別由梁柱和彈簧結合負剛度結構組成。

垂直隔振器如圖所示，包含一個垂直放置的常規彈簧，以及兩片水平放置的片彈簧。片彈簧內部和常規彈簧連接，外部固定并施加壓力P。施加負載W之后，彈簧被壓縮至工作高度。隔振器的剛度為K=KS-KN，其中KS為彈簧剛度，KN為負剛度的大小，由柔性鉸鏈和壓力P決定。當彈簧支撐重量W時，隔振器的剛度趨近于零，構成準零剛度隔振器。

水平隔振器由兩個支桿組成，類似于兩個被負載軸向加力的底端固定頂端鉸接的梁柱，當未加負載時，梁柱具有水平剛度Ks，當增加負載時候，側彎剛度由于梁柱效應而減小。這相當于一個水平方向的彈簧和負剛度系統的組合，總的剛度為K=Ks-Kn，Kn由梁柱效應決定。通過對梁柱施加載荷使其接近臨界壓曲荷載，可以使水平剛度趨近于零，同樣可以構成準零剛度隔振器。

下圖為負剛度隔振平臺的結構圖，合并了垂直以及水平方向的隔振器，一塊橡膠可傾瓦作為傾斜隔振器。垂直剛度調節螺釘用于調節負剛度結構中片彈簧上的壓力，從而改變垂直剛度。垂直負載調節螺通過升降支撐彈簧的底座來調整不同的重量負載，以保持片彈簧處于筆直、不彎曲的工作位置。以上特點可以使單隔振器工作，并在多隔離器系統中實現自動調平。

振動傳遞曲線

基于現場測試以及客戶的評估，MinusK的隔振平臺可以實現0.5 Hz的固有頻率，相較于市場上的高性能空氣隔振平臺，在不同的振動頻率下，隔振性能可以提高100倍。對主動隔振平臺，也具有明顯的優勢。
