網站首頁 > 產品中心 > 隔振平臺 > 隔振平臺 > WS-4

WS-4

緊湊型

負載可達1000磅，0.5 Hz的垂直頻率和水平頻率。

不需要任何電源和氣泵。

水平固有頻率與負載有關。

在達到或接近負載的上限時水平固有頻率達到0.5 Hz。

垂直固有頻率在整個負載范圍內可以達到0.5 Hz或再低。

產品描述

資料下載

產品描述

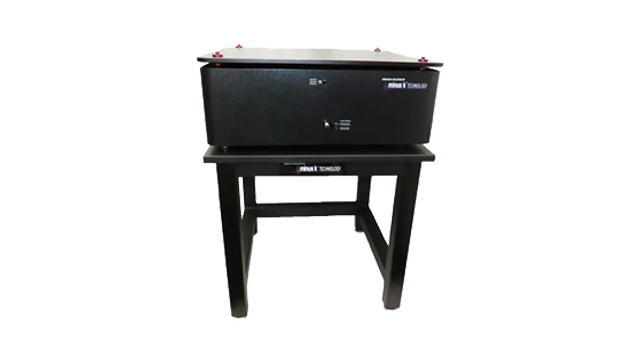

緊湊型隔振臺

在對振比較敏感的實驗室和科研環境中，Minus K 的 WS-4 緊湊型隔振臺成為保障實驗精度和設備穩定運行的關鍵利器。它憑借先進的負剛度技術，為各類精密儀器提供了穩定可靠的工作平臺。

產品基礎信息

WS-4 緊湊型隔振臺整體重量分布合理，臺面約 62 kg，隔振器約 36 kg。外觀尺寸為 610 mm 寬 × 610 mm 深 × 838 mm 高，這樣的設計使其在不占用過多實驗室空間的同時，能夠滿足多種儀器設備的放置需求。其配備多種型號，可適配不同重量的儀器，負載范圍覆蓋廣泛。

性能特點

WS-4 采用先進的負剛度技術，是一款完全被動式的 6 自由度隔振系統，無需空氣或電力供應，擺脫了能源供應的限制，使用便捷，也降低了使用成本和維護難度。

在隔振性能方面，WS-4 表現卓越。垂直方向上，在整個負載范圍內，其固有頻率都可調節至 0.5Hz 或再低，有效抑制垂直方向的振動干擾。從垂直性能曲線中能直觀地看到其在 0.5Hz 時的出色隔振效果。水平方向上，雖然固有頻率與負載相關，但整體水平隔振性能依然出色。與傳統的高性能空氣隔振臺相比，WS-4 的隔振效果提升了 10 — 100 倍，為精密儀器提供了穩定的工作環境。

產品優勢

WS-4 的一大亮點是其簡單便捷的設置與調節功能。垂直負載調節曲柄讓手動調整垂直負載變得輕松簡單，配合直觀的垂直負載調節指示器，能夠快速確定設置。通過簡單的垂直剛度調節螺絲，就可以精準調節并確保實現 0.5 Hz 或再低的垂直固有頻率，即使是初次使用的人員也能快速上手。

此外，WS-4 還搭配了專門設計的支架。支架重約 25 kg，尺寸為 610 mm 寬 × 610 mm 深 × 584 mm 高，頂部采用阻尼酚醛材質，并設有用于安裝 BM-1 和 BM-4 調平腳的定位孔，進一步提升了隔振臺的穩定性和適應性。

應用領域

Minus K 始終致力于為客戶提供高品質的隔振解決方案，WS-4 緊湊型隔振臺充分展現了其技術實力和創新精神。它集緊湊設計、卓越隔振性能、便捷調節功能和穩定支架配置于一身，在節省實驗室空間的同時，為科研人員和實驗設備提供了穩定的工作環境，助力提升實驗精度和效率。期待 WS-4 能在您的工作場景中發揮出色作用，為您創精準的實驗條件。

負剛度隔振平臺工作原理 ———— MinusK 在低頻隔振領域的創造性技術—負剛度隔振系統

線性隔振理論表明，只有當激勵頻率大于√2倍隔振器固有頻率時，系統才有隔振效果。若需要具有高承載能力則需要隔振器具有較高剛度，然而高剛度會導致較高的固有頻率。高承載能力和低固有頻率之間的矛盾成為被動隔振技術發展的瓶頸。高靜低動剛度特性的隔振器具有隨壓縮量變化的剛度，在零負載時，隔振器具高承載剛度以確保高承載能力和小靜位移，當負載壓縮隔振器至靜平衡位置時，隔振器動剛度大幅降低，因此該類隔振器兼顧高承載能力和低固有頻率，有效解決了被動隔振的瓶頸問題。準零剛度隔振器即為一類非常有代表性的具有高靜低動剛度特性的隔振器。

負剛度隔振平臺基于負剛度結構，結合彈簧、梁柱等構成準零剛度隔振器。具有結構緊湊，垂直以及水平方向固有頻率（0.5 Hz）較低，高承載剛度等特點。本身為被動隔振系統，不需要電源，氣源，無需后續維護，使用十分方便。

負剛度隔振平臺在結構上由3個隔振器垂直堆疊組成，由高到低依次是傾斜隔振器，水平隔振器，垂直隔振器。傾斜隔振器為一塊橡膠可傾瓦，水平以及垂直隔振器則分別由梁柱和彈簧結合負剛度結構組成。

垂直隔振器如圖所示，包含一個垂直放置的常規彈簧，以及兩片水平放置的片彈簧。片彈簧內部和常規彈簧連接，外部固定并施加壓力P。施加負載W之后，彈簧被壓縮至工作高度。隔振器的剛度為K=KS-KN，其中KS為彈簧剛度，KN為負剛度的大小，由柔性鉸鏈和壓力P決定。當彈簧支撐重量W時，隔振器的剛度趨近于零，構成準零剛度隔振器。

水平隔振器由兩個支桿組成，類似于兩個被負載軸向加力的底端固定頂端鉸接的梁柱，當未加負載時，梁柱具有水平剛度Ks，當增加負載時候，側彎剛度由于梁柱效應而減小。這相當于一個水平方向的彈簧和負剛度系統的組合，總的剛度為K=Ks-Kn，Kn由梁柱效應決定。通過對梁柱施加載荷使其接近臨界壓曲荷載，可以使水平剛度趨近于零，同樣可以構成準零剛度隔振器。

下圖為負剛度隔振平臺的結構圖，合并了垂直以及水平方向的隔振器，一塊橡膠可傾瓦作為傾斜隔振器。垂直剛度調節螺釘用于調節負剛度結構中片彈簧上的壓力，從而改變垂直剛度。垂直負載調節螺通過升降支撐彈簧的底座來調整不同的重量負載，以保持片彈簧處于筆直、不彎曲的工作位置。以上特點可以使單隔振器工作，并在多隔離器系統中實現自動調平。
