網站首頁 > 產品中心 > 隔振平臺 > 隔振平臺 > LC-4

LC-4

緊湊型

垂直固有頻率在整個負載范圍內可以達到0.5 Hz或再低。

水平固有頻與負載有關。1.5Hz（低水平頻率)或0.5Hz(較低水平頻率)或者在標稱負載或接近時可以達到較少的固有頻率。

請參見具有1/2 Hz固有頻率的典型傳輸率曲線的性能。

產品描述

產品參數

資料下載

產品描述

緊湊型低頻隔振平臺

在對振動控制要求嚴苛的科研、工業等領域，Minus K 的 LC-4 緊湊型低頻隔振器是保障精密設備穩定運行的得力助手。它憑借創新的負剛度技術，為各類儀器提供了優異的隔振解決方案。 LC-4 采用 Minus K 的負剛度技術，是一款被動式、手動調節的隔振器，無需空氣或電力供應，使用便捷且不受能源條件限制。與傳統隔振設備相比，它在低頻隔振方面優勢顯著。

基礎信息

LC-4 緊湊型低頻隔振器重約 3.1 kg，十分輕便。其尺寸有兩種規格，低頻水平型為 121 mm 寬 × 121 mm 深 × 178 mm 高，超低水平頻率型為 121 mm 寬 × 121 mm 深 × 203 mm 高，小巧的體積使其不占過多空間，可靈活安裝在各種緊湊的工作環境中。LC-4 擁有多種型號，適配不同重量的儀器設備。

產品特性

LC-4 的一大特色是可組合使用。多個 LC-4 隔振器能組成多隔振器系統，在占用較少空間的同時，支撐大重量的負載，滿足不同場景下的多樣化需求。而且，LC-4 還具備定制化的優勢，如果用戶有特殊要求，如不同的水平和垂直頻率、阻尼等，都可對其進行定制。此外，它還能定制為適用于潔凈室和真空環境的版本，應用場景十分廣泛。

隔振性能

垂直方向上，整個負載范圍內都能實現 0.5Hz 或更低的固有頻率，有效抑制垂直振動干擾。從垂直性能曲線中可直觀看到其在 0.5Hz 時出色的隔振效果。水平方向上，固有頻率與負載相關，在額定負載或接近額定負載時，低頻水平型可實現 1.5Hz 或更低的固有頻率，超低水平頻率型可實現 0.5Hz 或更低的固有頻率，遠超普通隔振器的水平隔振性能。

負剛度隔振平臺工作原理

————?MinusK?在低頻隔振領域的創造性技術—負剛度隔振系統

線性隔振理論表明，只有當激勵頻率大于√2倍隔振器固有頻率時，系統才有隔振效果。若需要具有高承載能力則需要隔振器具有較高剛度，然而高剛度會導致較高的固有頻率。高承載能力和低固有頻率之間的矛盾成為被動隔振技術發展的瓶頸。高靜低動剛度特性的隔振器具有隨壓縮量變化的剛度，在零負載時，隔振器具高承載剛度以確保高承載能力和小靜位移，當負載壓縮隔振器至靜平衡位置時，隔振器動剛度大幅降低，因此該類隔振器兼顧高承載能力和低固有頻率，有效解決了被動隔振的瓶頸問題。準零剛度隔振器即為一類非常有代表性的具有高靜低動剛度特性的隔振器。

負剛度隔振平臺基于負剛度結構，結合彈簧、梁柱等構成準零剛度隔振器。具有結構緊湊，垂直以及水平方向固有頻率（0.5 Hz）較低，高承載剛度等特點。本身為被動隔振系統，不需要電源，氣源，無需后續維護，使用十分方便。

負剛度隔振平臺在結構上由3個隔振器垂直堆疊組成，由高到低依次是傾斜隔振器，水平隔振器，垂直隔振器。傾斜隔振器為一塊橡膠可傾瓦，水平以及垂直隔振器則分別由梁柱和彈簧結合負剛度結構組成。

垂直隔振器如圖所示，包含一個垂直放置的常規彈簧，以及兩片水平放置的片彈簧。片彈簧內部和常規彈簧連接，外部固定并施加壓力P。施加負載W之后，彈簧被壓縮至工作高度。隔振器的剛度為K=KS-KN，其中KS為彈簧剛度，KN為負剛度的大小，由柔性鉸鏈和壓力P決定。當彈簧支撐重量W時，隔振器的剛度趨近于零，構成準零剛度隔振器。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

水平隔振器由兩個支桿組成，類似于兩個被負載軸向加力的底端固定頂端鉸接的梁柱，當未加負載時，梁柱具有水平剛度Ks，當增加負載時候，側彎剛度由于梁柱效應而減小。這相當于一個水平方向的彈簧和負剛度系統的組合，總的剛度為K=Ks-Kn，Kn由梁柱效應決定。通過對梁柱施加載荷使其接近臨界壓曲荷載，可以使水平剛度趨近于零，同樣可以構成準零剛度隔振器。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? ? ? ? ? ? ??

下圖為負剛度隔振平臺的結構圖，合并了垂直以及水平方向的隔振器，一塊橡膠可傾瓦作為傾斜隔振器。垂直剛度調節螺釘用于調節負剛度結構中片彈簧上的壓力，從而改變垂直剛度。垂直負載調節螺通過升降支撐彈簧的底座來調整不同的重量負載，以保持片彈簧處于筆直、不彎曲的工作位置。以上特點可以使單隔振器工作，并在多隔離器系統中實現自動調平。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?? ? ?

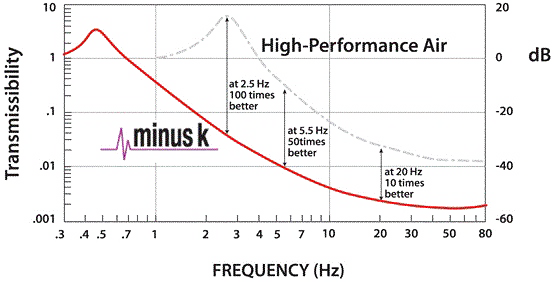

振動傳遞曲線

基于現場測試以及客戶的評估，MinusK的隔振平臺可以實現0.5 Hz的固有頻率，相較于市場上的高性能空氣隔振平臺，在不同的振動頻率下，隔振性能可以提高100倍。對主動隔振平臺，也具有明顯的優勢。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

產品參數

參數/型號	負載范圍 kg
25LC-4/25LC-4U	5.4 — 11.3
35LC-4/35LC-4U	11.3 — 15.8
50LC-4/50LC-4U	16.3 — 25
70LC-4/70LC-4U	22.6 — 31.7
100LC-4/100LC-4U	34 — 45.3
125LC-4/125LC-4U	43 — 59
