MTP 系列
開環促動器
15、30、45、75 或 105 μm 行程可選
亞納米級分辨率，低電壓，緊湊小巧，高剛性
內部預載 – 高拉力，VAC 和 UVAC 選項
多樣的配件，金屬防護外殼，負載可達 10 Kg
產品描述
產品參數
資料下載
相關附件
產品描述

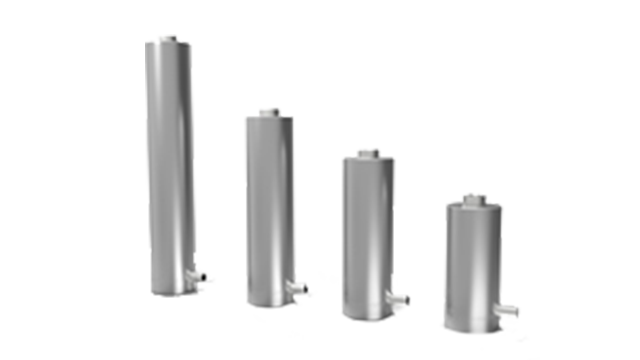

MTP 是一種內部預載壓電開環平移裝置，能夠移動長達 105 μm，且分辨率高。
該作動器采用了高剛性設計，能夠產生 1000 N（MTP-15）的止推力。這一特性使其能夠在 Z 軸向上驅動高達 10 kg（MTP-15）的負載。只需一臺 0 V 至 20 VDC HV 放大器即可驅動 MTP 作動器的整個標稱行程范圍。此外，如果需要，也可以通過使用 -30 V至 150 VDC HV 放大器來獲得擴展的行程范圍。
如果需要小型化和閉環性能，可以將 MTP 與 Queensgate 的位置測量系統聯用，可提供亞納米級精度的電容式位置傳感，并獲得傳感器獨立于作動器放置的優勢，能夠自由地將傳感器板安裝在主機固定裝置的任意適當位置。
特性
● 15、30、45、75 或 105 μm 行程可選
● 亞納米級分辨率，低電壓，緊湊小巧，高剛性
● 內部預載 – 高拉力，VAC 和 UVAC 選項
● 多樣的配件，金屬防護外殼，負載可達 10 Kg
應用
● 顯微鏡
● 光束控制
● 聯用 Queensgate 納米傳感器構成定制閉環系統配置
產品參數
| 參數/型號 | 材料 | 尺寸 mm | 行程 mm | 線性誤差 % | 重復精度 nm |
| MTP-15 | 不銹鋼 |
Φ10 × 30 |
15 |
≤6 |
NA. |
| MTP-30 | 不銹鋼 |
Φ10 × 50 |
30 |
≤6 |
NA. |
| MTP-45 | 不銹鋼 |
Φ10 × 70 |
45 |
≤6 |
NA. |
| MTP-70 | 不銹鋼 |
Φ10 × 110 |
70 |
≤6 |
NA. |
| MTP-105 | 不銹鋼 |
Φ10 × 150 |
105 |
≤6 |
NA. |
資料下載
產品資料
使用手冊
相關附件
控制器
