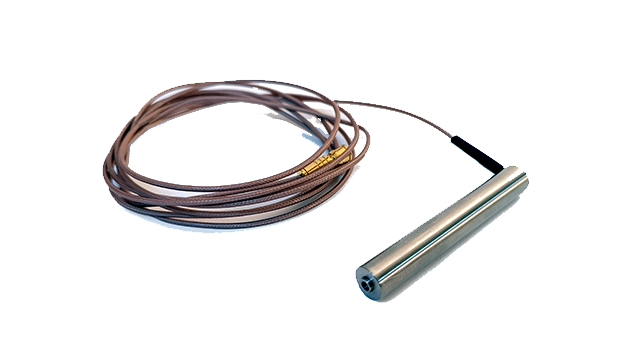

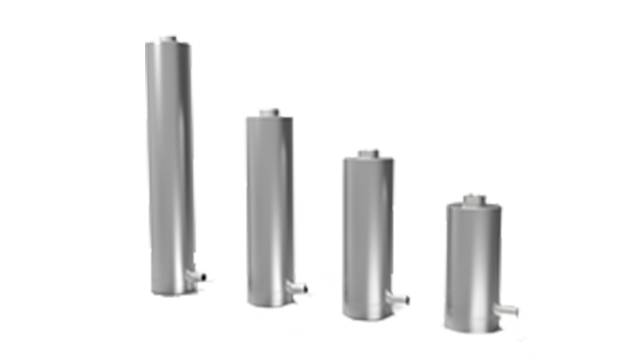

DPT-E 系列
閉環納米促動器
內置校準，高負載，步進穩定時間短
行程范圍大，可以提供真空兼容選項
能夠在 110℃ 的環境中工作
能承受 130℃ 的烘烤溫度
使用抗強輻射降解材料
超殷瓦合金可以更換為無磁性不銹鋼
產品描述
產品參數
資料下載
相關附件
產品描述
DPT-E 系列納米促動器使用電容式反饋控制，可實現精準定位。旨在提供高精密度、高準確性和高速度的納米定位。
由 DPT-E 納米促動器和完全可編程的 NanoScan NPC-D-6000 系列或 NPC-D-5200 數字閉環控制器構成的系統是嚴苛應用的理想選擇。該設備能夠在全行程范圍內移動高達 60 kg 的負載，電子噪聲低且具有高線性度，為作動器定位的精密度、速度和準確性提供了信心。熱穩定性高的超殷瓦鋼結構提供了優異的位置穩定性。 DPT-E 為高電壓 DPT-C 的換代產品。其行程范圍較 DPT-C 同等型號提升了至少 25 %，其他方面也有所增強。
特性
● 內置校準，高負載，步進穩定時間短
● 行程范圍大，可以提供真空兼容選項
● 能夠在 110℃ 的環境中工作
● 能承受 130℃ 的烘烤溫度
● 使用抗強輻射降解材料
● 超殷瓦合金可以更換為無磁性不銹鋼
客戶定制方案
如果對產品有特殊要求，請聯系我們定制。
根據不同的系統要求，我們可以提供對應的真空饋通法蘭，作為一個整體一起校準。為了保證內部的可替換性，請確保饋通和控制器之間的連接，導線的材料和長度會對位置的準確性產生影響。
高真空度選項
DPT-E 系列閉環納米促動器可以提供真空兼容選項，這些特殊的促動器由低放氣材料制造，可以承受 90℃ 的烘烤溫度。
高溫選項
DPT-E 系列閉環納米促動器能夠在 110℃ 的環境中工作，并能承受 130℃ 的烘烤溫度。由于自身發熱量的降低，器件也可以在高頻動態范圍下工作。
無磁選項
超殷瓦合金更換為無磁性不銹鋼。
強輻射選型
使用抗強輻射降解材料。
?
?
?
?
?
?
產品參數
| 參數/型號 | 材料 | 尺寸 mm | 行程 mm | 線性誤差 % | 重復精度 nm |
| DPT-E-20 | 超殷瓦合金 |
Φ20 × 44.2 |
20 |
＜0.03 |
0.5 |
| DPT-E-50 | 超殷瓦合金 |
Φ20 × 76.7 |
50 |
＜0.03 |
0.6 |
| DPT-E-110 | 超殷瓦合金 |
Φ20 × 127.8 |
110 |
＜0.03 |
0.8 |
| DPT-E-20-UHV | 超殷瓦合金 |
Φ20 × 44.2 |
20 |
＜0.08 |
0.8 |
| DPT-E-50-UHV | 超殷瓦合金 |
Φ20 × 76.7 |
50 |
＜0.08 |
1 |
| DPT-E-110-UHV | 超殷瓦合金 |
Φ20 × 127.8 |
110 |
＜0.08 |
1.2 |
資料下載
產品資料
使用手冊
相關附件
控制器
