OP800
壓電物鏡掃描Z軸
光切片3D成像
用于延時成像的自動對焦系統
高通量掃描
表面分析
晶圓檢測
掃描干涉儀
產品描述
產品參數
資料下載
相關附件
產品描述

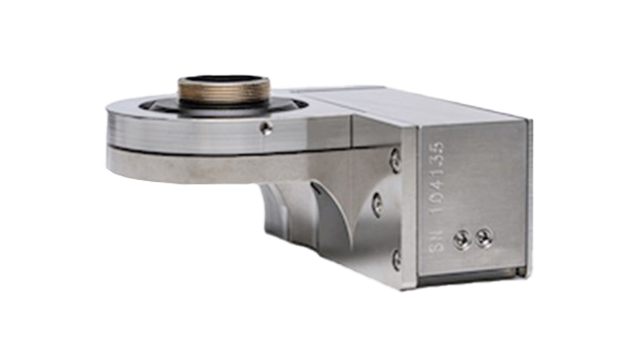

OP800 壓電物鏡掃描 Z 軸提供快捷的步進時間以及整定時間,基于電容傳感器的位置反饋，也可以提供優異的精度以及分辨率。OP800 與大多數顯微鏡以及物鏡兼容，特別的用戶配置設置針，對物鏡大小，重量，性能需求做出優化，只需要針對應用選擇合適的設置即可使用。
800 μm 閉環行程，950 μm 開環行程。電容傳感器具備亞納米量級位置分辨率以及重復性。不銹鋼材質，提供優質的機械剛性獲得快捷的速度，優異的溫度穩定性確保低漂移。柔性鉸鏈系統減少離軸運動，提高重復性和周期循環時間。適用于正置以及倒置光學系統。內置校準數據，確保精度，便于更換控制器。大負載下也能確?？焖僬〞r間，超過 1000 萬次全量程循環。
NanoScan OP800 是一款納米壓電物鏡掃描器，具備出色性能，適用于多種微觀檢測與分析場景。
性能參數
行程范圍：閉環行程?800?μm，開環行程?950?μm。
分辨率與精度：在?250 g?負載下，分辨率?2.5 nm；線性度?0.01 %?，重復性?5 nm（Slow PID，100?μm?步長，1SD）。
負載能力：物鏡負載為?500 g，可根據要求提供高負載。
頻率與穩定時間：當負載為?150 g?時，OP800?對應的諧振頻率為?86 Hz，0.5?μm?步長的?5 %?整定時間為?19 ms，100?μm?步長的?0.5 %（500 nm）穩定的時間為?51 ms。
產品特點
機械設計：不銹鋼材質構建，剛度高，能快速響應；溫度穩定性好，漂移低。無摩擦鉸鏈結構，提升剛度，減少離軸運動，確保高重復性與快速響應時間。
傳感器：電容式定位傳感器，實現亞納米級定位，具備高分辨率、高穩定性和高重復性。
通用性：適用正置和倒置顯微鏡光路，物鏡壓電掃描器的插頭內置?EEPROM?芯片用于儲存校準數據，實現即插即用，控制器可替換使用，減少系統停機時間。用戶能根據物鏡尺寸、重量和應用要求，通過配套軟件配置參數。
NanoScan?控制器
低噪聲設計：皮米級別的位置噪聲，保障系統穩定，適用于精準成像與聚焦。
信號處理：數字信號處理的分辨率為?24 bit，控制器刷新率為?50 kHZ。
傳感器：內置電容傳感器，實現精密閉環控制。
軟啟停技術：保護負載，延長壓電陶瓷壽命。
驅動性能：支持20 bit分辨率的動態高功率輸出。
通訊方式：USB?接口、模擬輸入輸出（BNC?接口，0?—?10 V）、數字接口（25?針?D?型插座、9?針?D?型插座）。
控制算法
借助雙陷波濾波器，可減少一階與二階諧振頻率對動態位置的影響；通過二次線性化算法優化運動線性度，確保位置精度。壓電平臺在高帶寬（3 dB?帶寬）下運行，其伺服頻率超過一階諧振頻率的?40 %。此外，加減速算法通過調控加速度優化運動速度，降低過沖，從而實現快速穩定的定位效果。
控制對比
開環控制：無反饋調節，20 ms?后仍未穩定，位置誤差大，僅適用于低精度場景。
快速?PID?控制：通過快速?PID?閉環控制，穩定時間 ＞8 ms，過沖明顯，難以滿足高速高精度需求。
慢速PID?控制：通過反饋閉環提升穩定性，穩定時間?7?ms，無過沖。
Queensgate?算法：實現?5 ms?快速整定、微量過沖。
在實際測試中，單軸壓電平臺的位置噪聲為?50.1 pm RMS，這一噪聲水平小于氫原子半徑，適用于對精度和穩定性要求高的場景，如尖端科學研究、精密測量或高端制造等領域。
單軸壓電平臺完成?500 nm?階躍的整定時間小于?1 ms，反映其在動態控制場景中的快速響應能力和穩定性。
傳統壓電控制器：多數采用位置控制算法（灰色曲線），在高速運動場景中，無法維持準確的速度控制，導致速度波動或跟蹤誤差，影響動態性能（如高速掃描的精度和效率）。
NanoScan?控制器：采用速度控制算法（紅色曲線），其刷新率為?50 kHz，能有效地跟蹤變化指令，可對預設的函數指令重復執行和再現，實現納米級定位精度的高速掃描。即使在無需高精度的場景，也能縮短整定時間，提升工作效率。
應用領域
3D?圖像重建：通過快速?Z?軸掃描獲取多層?2D?圖像，合成高分辨率?3D?結構（如細胞、組織切片）。
自動對焦系統（延時成像）：在活細胞或動態樣本的長時間成像中，實時補償樣本漂移或焦距變化。
高通量篩選：高通量分析細胞形態、蛋白表達等參數，篩選藥物或基因功能。
多光子顯微鏡：深層組織（如腦片、腫瘤模型）的三維熒光成像，需精準控制物鏡焦平面。
表面分析：納米級表面形貌測量（如粗糙度、缺陷檢測），材料表面的物理?/?化學特性表征。
半導體晶圓檢測：半導體晶圓表面缺陷（如顆粒、劃痕）的高速檢測，確保芯片制造良率。
掃描干涉測量：通過干涉儀測量微小位移、厚度或表面輪廓（如?MEMS?器件、光學元件）。
?
?
?
?
?
?

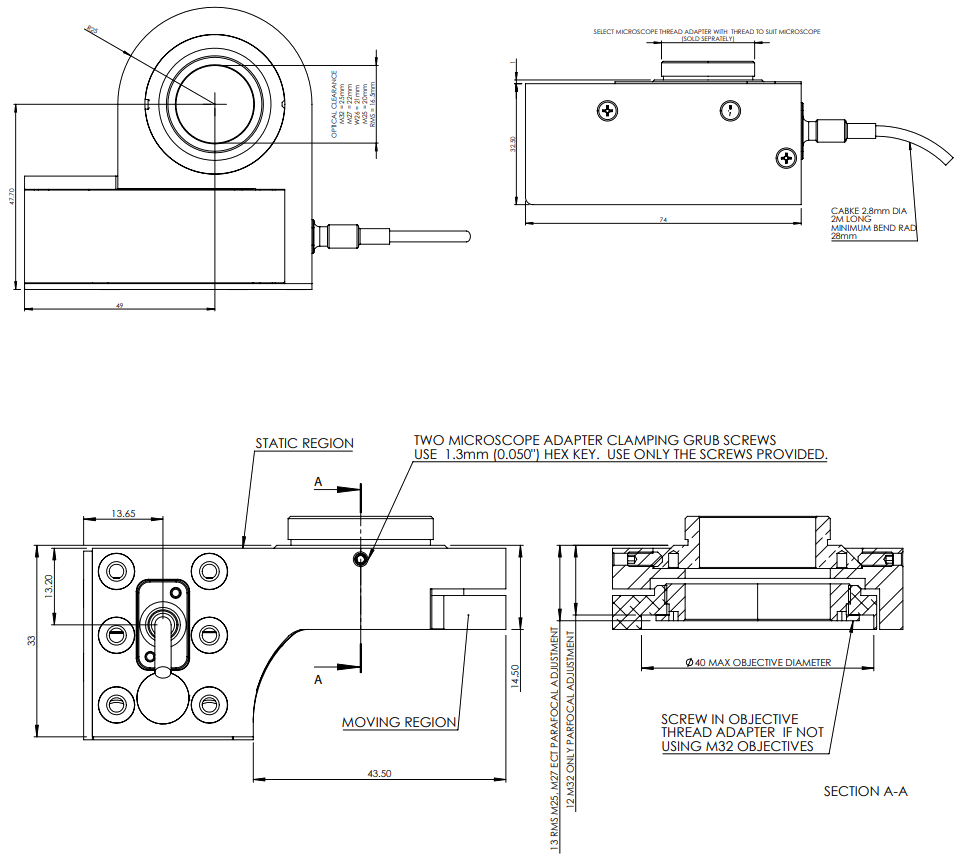

產品參數
| 參數/型號 | 行程 μm | 重復精度 nm | 分辨率 nm | 線性度 % | 負載 g | 整定時間 ms |
| OP800 | 800 閉環 |
5 |
2.5 |
0.01 |
500 |
19 / 17 / 21 * |
*5%整定0.5μm步驟150g/250g/500g負載。
