H117
倒置顯微鏡XY平臺
適用于大多數倒置顯微鏡
亞微米重復定位精度
運行安靜，可靠性高
兼容大多數活細胞培養裝置

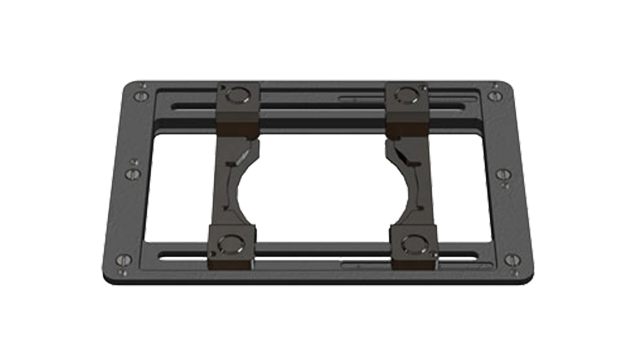

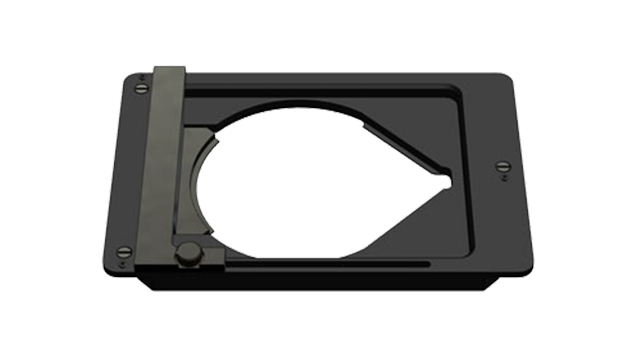

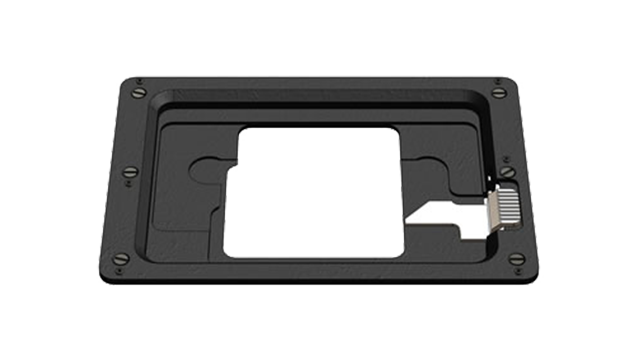

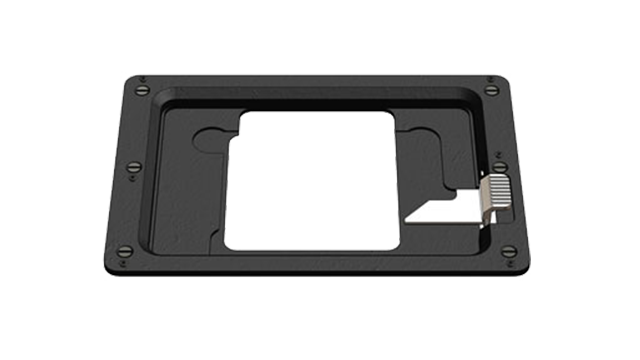

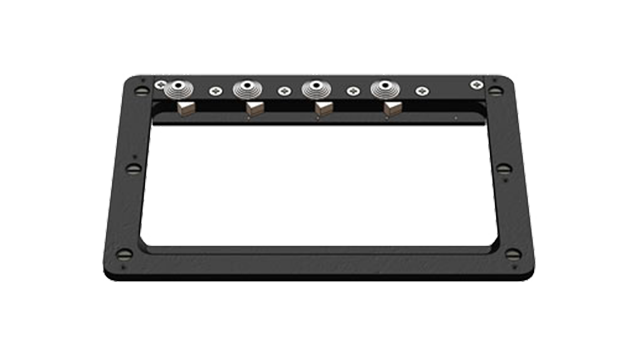

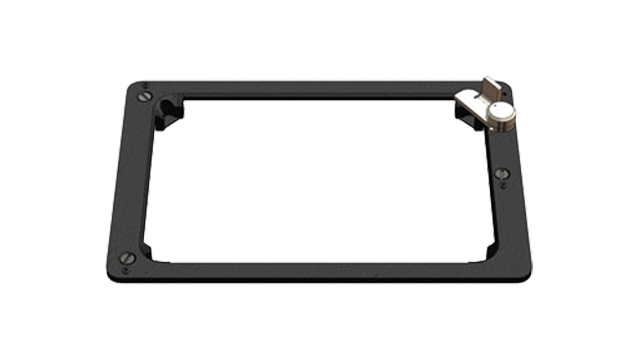

多種規格的樣品夾具
平頂設計易于取放樣品
產品描述
產品參數
資料下載
相關附件
產品描述
ProScan H117 電動 XY 載物臺為倒置顯微鏡打造，憑借出色的適配特性，既能輕松集成到現有的顯微鏡系統中，無縫提升系統性能，又能為原始設備制造商（OEM）在搭建定制系統時，提供便捷、可靠的解決方案，助力打造功能卓越的顯微設備。
H117 具有114 × 75 mm的行程，且在設計上高度靈活，提供了 2 mm 和 1 mm 的滾珠絲杠以及 200 步和 400 步的電機供用戶選擇，用戶可依據實際應用場景進行搭配，從而實現速度與分辨率的優異平衡。載物臺不僅能提供亞微米級的重復精度，還能實現高達 60 mm/s 的運行速度，兼顧提升效率與精準。此外，可額外選配 0.1 μm 線性編碼器，用以提升長距運行時的重復精度。
H1117 型號載物臺運用了 IST 智能掃描技術，該技術顯著優化了載物臺的精度與線性度，并且能直接與 NanoScan SP 系列壓電載物臺兼容，是高端生命科學成像的理想選擇。
在實際應用場景中，其平頂設計便于與多種載物臺頂部孵育系統兼容，并且有利于在樣品周圍安置外圍設備，以進行復雜的成像操作。
一、操作簡單易上手
通過 H117 ?電動?XY?平臺，用戶可輕松實現樣品的自動掃描，只需在操作軟件中簡單設置，平臺就能按照預設指令，快速且精準地對樣品進行全方位掃描。不僅如此，它還擁有強大的位置信息存儲功能，用戶可將關鍵的位置點保存下來，方便后續隨時回溯和檢查，確保每次實驗都能保持優異的重復性，提高了實驗效率。

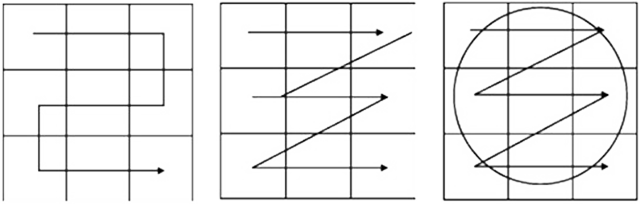

二、自定義掃描路徑
在實際檢測過程中，不同的樣品和檢測目的需要不同的掃描方式。H117?充分考慮到這一點，為用戶提供了多樣的掃描路徑選擇。它既可以按照之字形路線進行掃描，確保全面覆蓋樣品區域；也能以蛇形路線穿梭，在提高掃描效率的同時，確保細節不被遺漏；甚至還能根據特殊需求，規劃隨機路線，滿足一些獨特的檢測場景。
三、IST智能掃描技術
IST 智能掃描技術通過集成誤差補償機制提高載物臺定位精度。在以往使用電動載物臺的過程中可能會出現以下問題：
● 電機驅動誤差導致目標位置與實際位置偏差
● X/Y?軸正交性不完美引發耦合誤差
● 溫濕度變化使校準數據失效
● 顯微鏡更換不同載物臺之后需要重新校準

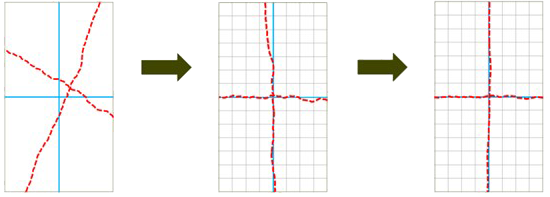

IST校準過程
● 手動輸入系統參數（物鏡倍數、環境溫度等）
● 自動或手動移動載物臺至網格交點，記錄電機坐標與實際位置偏差
● 生成誤差表并存儲于載物臺內部存儲器
● 運動過程中控制軟件實時讀取誤差表，修正電機指令
● 可支持多環境誤差表（如不同溫度），適應動態條件
IST智能掃描技術優勢
● 即插即用：誤差表儲存載物臺內部，跨系統無需重新校準
● 高精度定位：通過網格交點檢測提升正交性（誤差＜5?角秒）
● 環境適應性：支持多條件誤差補償，長期保持精度
四、廣泛的應用領域
生物醫藥領域?—— 在細胞研究、藥物研發等實驗中，需要對生物樣本進行高精度的觀察和分析?？膳浜巷@微鏡，精準掃描細胞樣本，幫助科研人員捕捉細胞的細微變化，為藥物研發提供關鍵數據支持。
病理學領域?——?病理切片的檢測對精度要求較高。能快速、準確地掃描病理切片，幫助醫生清晰地觀察病變組織，提高病理診斷的準確性。
半導體領域?——?半導體晶圓的檢測關乎芯片的質量和性能。憑借其高精度和多樣的掃描路徑，能夠?qū)A表面進行全面檢測，及時發現微小的缺陷和瑕疵。
電子電路領域?——?在電子電路的研發和生產過程中，需要對電路板進行精細檢測。可實現對電路板的快速掃描，檢測電路的連通性和元件的質量。
金相及汽車清潔度領域?——?對于金相樣品的分析以及汽車零部件清潔度的檢測，?都能發揮重要作用，幫助工程師準確評估材料性能和產品質量。
五、卓越的兼容性及適配性
H117 XY?電動平臺具備出色的通用性，能適配大多數顯微鏡或光學系統，可與奧林巴斯、尼康、蔡司、徠卡、明治、麥克奧迪、舜禹等眾多知名顯微鏡品牌完美匹配，為用戶解決設備適配的后顧之憂。?H117?不僅可以對現有的顯微鏡系統進行電動化升級，也可用于?OEM?光路系統搭建，為您的科研和檢測工作提供穩定的支持。

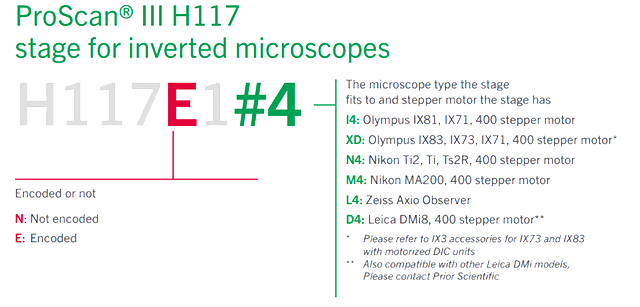

六、型號說明
?
?
?
?
?
?
產品參數
| 參數/型號 | 行程 mm | 重復精度 μm | 分辨率 μm | 速度 mm/s | 負載 kg | 編碼器精度 μm | 螺距 mm | 顯微鏡 |
| H117P1## | 114 × 75 |
0.2 |
0.01 |
15 |
10 |
No |
1 |
Generic/Custom Built |
| H117E1## | 114 × 75 |
0.2 |
0.1 |
15 |
10 |
0.1 |
1 |
Generic/Custom Built |
| H117N1XD | 114 × 75 |
＜0.8 |
0.01 |
15 |
10 |
No |
1 |
Olympus IX71/73/83 |
| H117E1XD | 114 × 75 |
＜0.5 |
0.1 |
15 |
10 |
0.1 |
1 |
Olympus IX71/73/83 |
| H117P1I4 | 114 × 75 |
＜0.5 |
0.01 |
15 |
10 |
No |
1 |
Olympus IX81 |
| H117E1I4 | 114 × 75 |
＜0.5 |
0.1 |
15 |
10 |
0.1 |
1 |
Olympus IX81 |
| H117N1M4 | 114 × 75 |
＜0.6 |
0.01 |
15 |
10 |
No |
1 |
Nikon MA200 |
| H117E1M4 | 114 × 75 |
＜0.6 |
0.1 |
15 |
10 |
0.1 |
1 |
Nikon MA200 |
| H1171N4 | 114 × 75 |
＜0.7 |
0.01 |
15 |
10 |
No |
1 |
Nikon Ti/Ti2 |
| H117E1N4 | 114 × 75 |
＜0.6 |
0.1 |
15 |
10 |
0.1 |
1 |
Nikon Ti/Ti2 |
| H117N1L4 | 114 × 75 |
＜0.6 |
0.01 |
15 |
10 |
No |
1 |
Zeiss inverted microscopes |
| H117E1L4 | 114 × 75 |
＜0.6 |
0.1 |
15 |
10 |
0.1 |
1 |
Zeiss inverted microscopes |
| H117P1D4 | 114 × 75 |
＜0.6 |
0.01 |
15 |
10 |
No |
1 |
Leica DMI /DMi8 series |
| H117E1D4 | 114 × 75 |
＜0.5 |
0.1 |
15 |
10 |
0.1 |
1 |
Leica DMI /DMi8 series |
| H117N1E4 | 114 × 75 |
＜0.8 |
0.01 |
15 |
10 |
No |
1 |
Evident/Olympus IX85 |
| H117E1E4 | 114 × 75 |
＜0.5 |
0.1 |
15 |
10 |
0.1 |
1 |
Evident/Olympus IX85 |
| H117N2E2 | 114 × 75 |
＜0.8 |
0.04 |
15 |
10 |
No |
2 |
Evident/Olympus IX85 |
| H117E2E2 | 114 × 75 |
＜0.5 |
0.1 |
15 |
10 |
0.1 |
2 |
Evident/Olympus IX85 |
