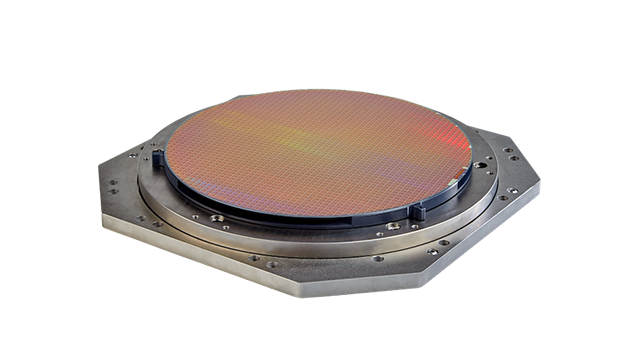

WP120A
晶圓定位器
160 μm 加長行程
200 mm 直徑晶圓
高負載版本可以提高到 14 kg
和 H112 電動平臺兼容的轉接口
真空環境版本用于真空腔中的電子顯微鏡
超高真空以及真空-輻射環境使用 Kapton 電纜
帶偏擺功能的 Z 軸可以用于水平調整以及掃描
產品描述
產品參數
資料下載
相關附件
產品描述

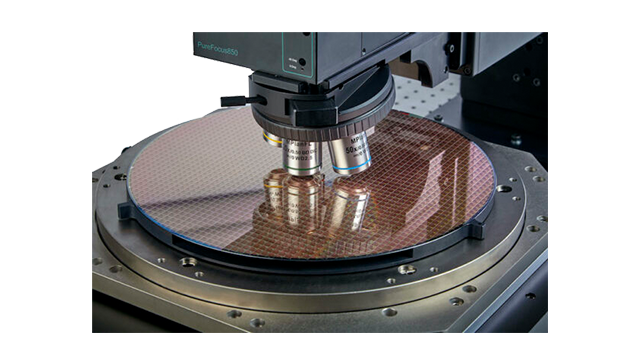

WP-Z-120 A 晶圓定位系統 ms 級的響應時間以及高帶寬是高速、高通量應用的理想。平臺可以裝載 12 寸，300 mm 的晶圓，負載 8 kg 的晶圓卡盤，在這個基礎上提供卓越的定位性能。
平臺內置電容位置傳感器，可以獲得納米級別的位移傳感，為平臺移動提供閉環控制。柔性鉸鏈確保在平臺 120 µm 的行程范圍內，提供無摩擦的穩定運動。通過 QG 獨有的數字閉環控制器，可以使平臺快速響應且比較短的整定時間。
特性
● 160 µm 加長行程
● 200 mm 直徑晶圓
● 高負載版本可以提高到 14 kg
● 和 H112 電動平臺兼容的轉接口
● 真空環境版本用于真空腔中的電子顯微鏡
● 超高真空以及真空-輻射環境使用 Kapton 電纜
● 帶偏擺功能的 Z 軸可以用于水平調整以及掃描
應用
● 玻片以及掩膜檢測
● SEM/TEM 電子顯微鏡
● 干涉測量以及計量學
● 顯微鏡應用
● 材料檢測
● 鏡面定位

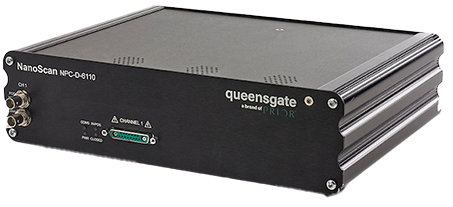

推薦控制器
● NPC-D-6000 系列
產品參數
| 參數/型號 | 方向 | 材料 | 行程 μm | 負載 kg | 線性誤差 % | 重復定位精度 nm |
| WP120A | Z |
不銹鋼 |
120 |
14 |
0.10 |
5.5 |
資料下載
產品資料
使用手冊
相關附件
控制器
